벽체 · 강성 조절

Gen 모델의 지상 벽체를 개소별로 묶어 층마다 강성계수와 배근을 한 표로 정리합니다. Gen NX 에서는 들어 있는 배근으로 벽체를 검토하며 모두 OK 가 될 때까지 강성계수를 낮춥니다.

층마다 배근을 색으로 칠한 벽체 입체와 배근 표
MIDAS Gen NX

배근 입력 · 벽체 선택

Gen NX 에서 벽체 배근을 먼저 넣고 강성계수를 조절할 벽체를 드래그로 선택해 주세요.

배근이 없는 벽체가 있으면 검토비 읽기가 멈춥니다.
TORVA

강성 조절 · From Gen NX

벽체 모듈 오른쪽 맨 위 카드에서 「강성 조절」을 눌러 주세요. 왼쪽 트리 머리 「Gen NX」에서 MAPI-Key 를 넣어 두고 오른쪽 칸 「From Gen NX」를 누르면 선택한 벽체와 층 · 월마크 · 배근을 불러와 벽체 개소별 표를 만듭니다.

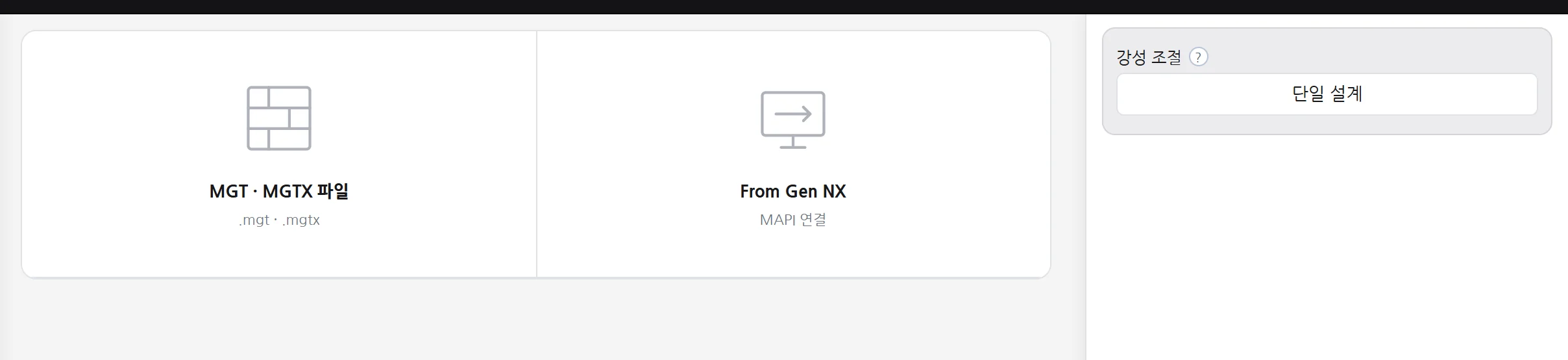

강성 조절 첫 화면
왼쪽이 MGT · MGTX 파일, 오른쪽이 From Gen NX
TORVA

검토비 읽기

「검토비 읽기」를 누르면 Gen NX 에서 해석과 벽체 검토를 다시 실행하고 들어 있는 배근으로 본 검토비와 지배 항목을 장마다 붙입니다.

  • 지진 휨 · 전단이 지배하는 NG 는 강성계수를 내리면 해소됩니다
  • 중력 축력이 지배하는 P-M NG 는 계수를 내려도 남습니다. 배근 · 두께 · 단면을 바꿔 주세요
TORVA

자동 조절

「자동 조절」을 누르면 강성계수 반영 → 해석 → 벽체 검토를 되풀이해 지상 벽체가 모두 OK 가 될 때까지 계수를 낮춥니다. 회차마다 한 줄씩 기록이 남습니다.

  • 「시작」은 지금 값에서 또는 1.0 에서. 아래층 계수는 위층보다 크지 않게 맞춥니다
  • 「하한」 기본값 0.35. 0.35 미만은 변형 적합성 검토가 필요합니다
  • 하한에 닿고도 NG 인 벽체는 보강 목록으로 남기고 멈춥니다. 「최대 회차」에 닿거나 「중지」를 눌러도 멈춥니다
  • 「이전 상태로 복구」는 시작 직전 값으로 되돌립니다
  • 한 값으로 넣을 때는 「강성계수 직접 넣기」에 전단 · 휨 값을 넣고 「모델링에 반영」을 눌러 주세요
벽체 강성을 낮추면 층간변위가 커집니다. 조절이 끝나면 Gen NX 에서 층간변위를 확인해 주세요.
MIDAS Gen

MGT 파일 내보내기

Gen 에서 File › Export 로 MGT 파일을 내보내 주세요. Gen NX 의 MGTX 도 불러올 수 있습니다.

TORVA

MGT · MGTX 파일

벽체 모듈에서 「강성 조절」을 누르고 왼쪽 칸에 파일을 끌어다 놓거나 눌러서 선택해 주세요. 벽체 개소마다 층을 위에서 아래로 쌓아 현재 강성계수(전단 · 휨)와 수직근 · 수평근을 표시합니다.

  • 「지상 벽체만」을 끄면 지하 벽체도 표에 표시됩니다
  • 위쪽 필터로 계수 지정됨 · 기본 1.0 · 상하 어긋남 개소만 모아 볼 수 있습니다
  • 아래층 계수가 위층보다 크면 해당 줄이 붉게 표시됩니다
검토비 읽기와 자동 조절은 From Gen NX 로 불러왔을 때만 사용할 수 있습니다.

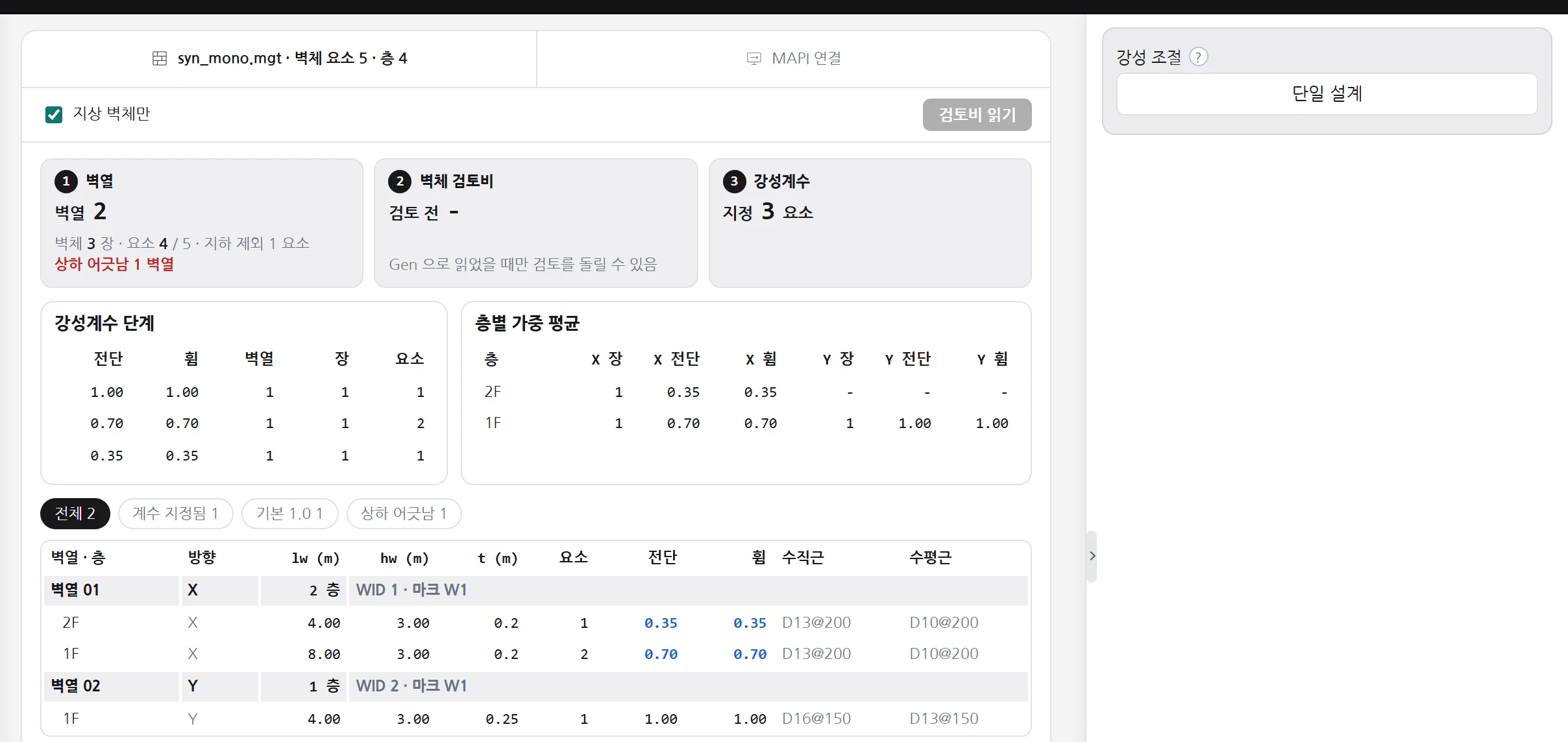

벽체 개소 표 화면
파일을 불러온 화면. 위에 벽체 개소 · 검토비 · 강성계수 요약, 아래에 벽체 개소 표

주의할 점

  • 면외 장주 검토는 처음에 꺼져 있습니다. 켜면 층고 lu 를 넣어 주세요.
  • 「면외 장주 N.G」는 철근으로 해결되지 않습니다. 두께나 횡지지 간격을 확인해 주세요.
  • 「기둥 규정 대상」이 표시된 벽은 벽체가 아니라 기둥 규정으로 검토해 주세요.
  • 특수경계요소는 필요 여부와 경계 수평근 간격만 검토합니다. 그 밖의 상세는 별도로 검토해 주세요.
  • 한 층에 두께가 여럿인 벽은 얇은 두께로 검토합니다.
  • 전단은 d = 0.8lw 로 검토합니다. 철근비는 분포근만으로 셉니다.
  • 저장 파일에는 받은 부재력이 들어가지 않습니다. 다시 열면 부재력을 다시 받아 주세요.
