붙여 넣으면 바로 Cm

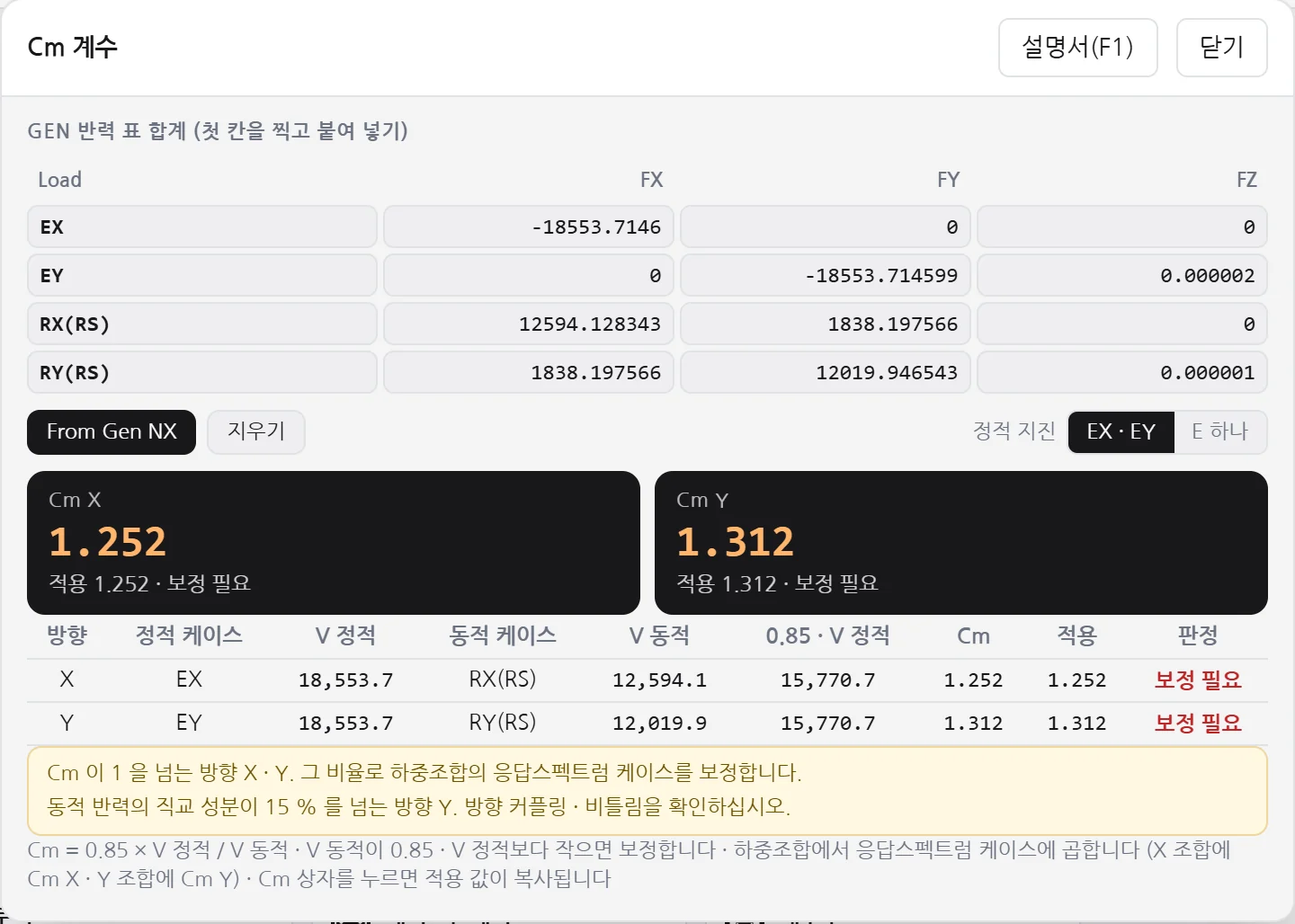

Reaction 표 합계 네 줄을 붙여 넣으면 X · Y 방향 Cm 이 바로 계산됩니다. Cm 상자를 누르면 적용 값이 복사됩니다.
모듈
Cm Factor
Gen 반력 합계로 X · Y 방향 Cm 을 구합니다.
- Gen 반력 붙여 넣기로 Cm 산정
- Gen NX 반력 바로 읽기
- X · Y 방향별 보정 판정
- Cm 클릭 한 번 복사
이런 기능도 있어요
Gen NX 반력 합계
창 왼쪽 위 「Gen NX」를 누르면 반력 합계를 읽어 옵니다. 표를 복사할 필요가 없습니다.
보정 필요 표시
V 동적이 0.85 · V 정적보다 작은 방향은 빨간색으로 표시됩니다. 적용 값도 Cm 으로 바뀝니다. Cm 이 1 이하면 적용 값은 1.000 입니다.
주의 알림
동적 반력의 직교 성분이 15 % 를 넘거나 Cm 이 1.5 를 넘으면 표 아래에 주의가 표시됩니다.
사용법
TORVAGen NX
Gen NX 연결
Gen NX 에서 해석을 마치고 왼쪽 트리 머리 「Gen NX」를 눌러 MAPI-Key 를 넣고 「연결 확인」을 눌러 주세요. 창에서 「Gen NX」를 누르면 정적 지진과 응답스펙트럼 반력 합계가 칸에 들어갑니다.
MIDAS GenGen
반력 합계 붙여 넣기
Results › Result Tables › Reaction 표 아래 합계(SUMMATION)에서 EX · EY · Rx(RS) · Ry(RS) 네 줄을 복사해 주세요. 창의 첫 칸을 누르고 붙여 넣으면 바로 계산됩니다.
- 정적 지진 케이스가 E 하나면 「E」를 눌러 주세요
- 응답스펙트럼은 합계 줄까지 같이 복사해 주세요
MIDAS Gen
하중조합에 적용
하중조합에서 응답스펙트럼 케이스 계수에 적용 값을 곱해 주세요. X 조합에는 Cm X, Y 조합에는 Cm Y 를 넣어 주세요. 층간변위에는 곱하지 않습니다.
주의할 점
- V 정적은 주기 상한(Cu · Ta)을 적용한 등가정적 밑면전단력이어야 합니다. Gen 정적 지진하중에 상한이 걸려 있는지 확인해 주세요.
- 케이스 이름으로 짝을 짓습니다. 정적은 EX · EY 또는 E, 동적은 Rx(RS) · Ry(RS) 입니다. 짝을 찾지 못하면 빠진 방향이 표시됩니다.
- 하한 비율 0.85 는 고정값입니다.
- Gen NX 로 받을 때 지진 토압 케이스(EEP · EH)는 정적 지진에서 뺍니다.
- 표 단위가 kN 이든 tf 든 Cm 은 같습니다.
