Mu 만족 칸
Mu 40 을 넣으면 만족하는 칸이 초록으로 칠해집니다. 직경마다 가장 성긴 간격에 테두리가 표시됩니다.
내력 부족은 붉은 숫자, 최소철근 미달 · 최대철근 초과 · 최대 간격 초과는 주황 숫자로 표시됩니다.
모듈

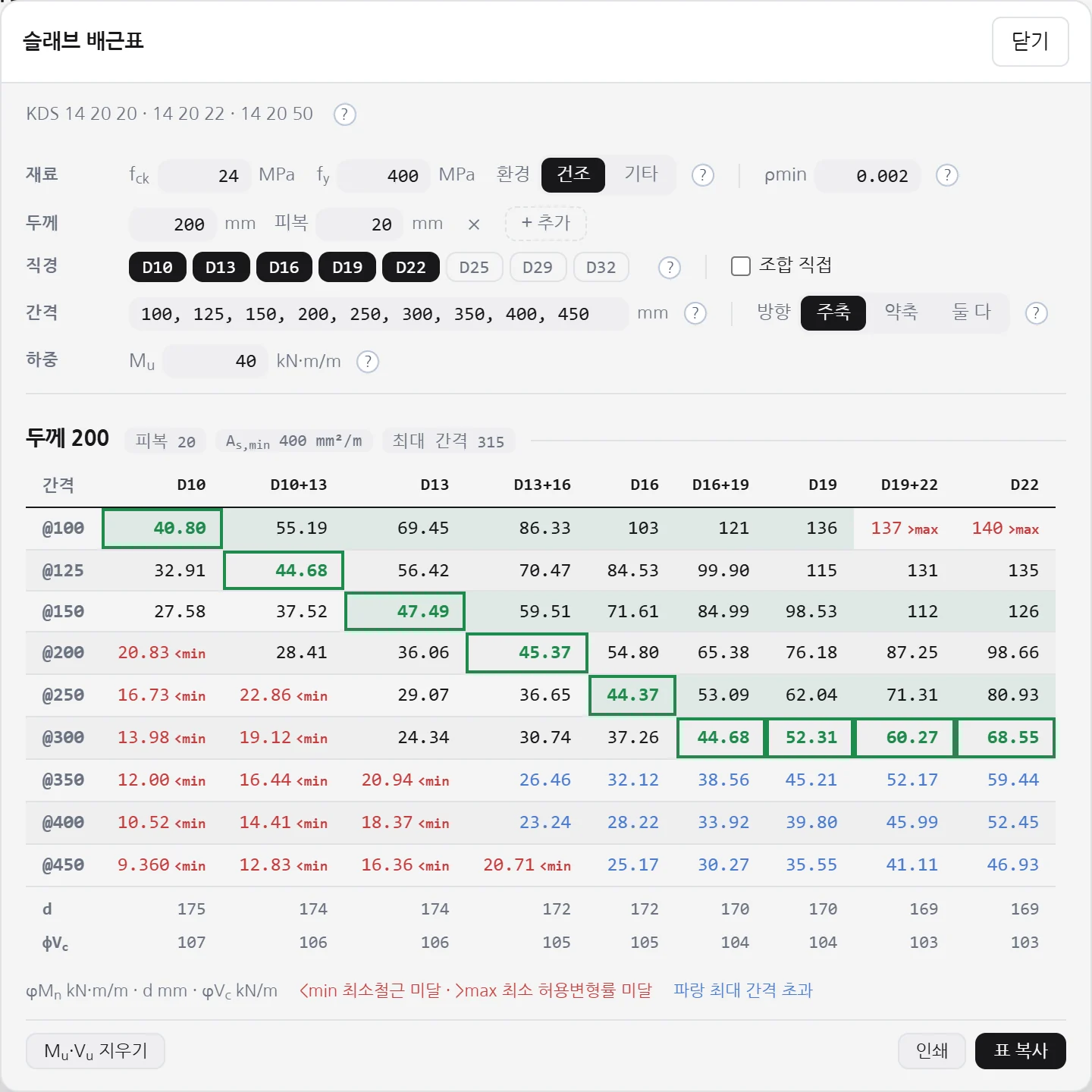

슬래브 테이블
슬래브 · 매트기초 두께별 φMn 표를 바로 만듭니다.
- 두께 · 직경 · 간격별 φMn 표
- Mu 만족 칸 표시
- 직경 혼용 배근
- HWP · 엑셀 표 복사
이런 기능도 있어요
직경 조합
D13 · D19 · D25 만 고르면 D13+19 · D19+25 열이 같이 표시됩니다.
주축과 약축 표를 한 번에 볼 수 있습니다.
표 복사 · A4 인쇄
「표 복사」 한 번이면 HWP · 엑셀에 표 그대로 들어갑니다.
「인쇄」를 누르면 같은 표가 A4 로 출력됩니다. 표는 중간에서 자르지 않고 쪽을 나눕니다.
사용법
TORVA
재료와 두께
fck · fy 와 두께 · 피복을 넣어 주세요. 「+ 추가」로 두께를 늘리면 두께마다 표가 하나씩 생깁니다.
TORVA
직경과 간격
사용할 직경을 고르고 간격은 쉼표로 이어 넣어 주세요. 방향은 주축 · 약축 · 둘 다 중에서 골라 주세요.
TORVA
Mu 와 복사
Mu 를 넣고 「표 복사」나 「인쇄」를 눌러 주세요.
기준과 범위
- KDS 14 20 20 · 14 20 22 · 14 20 50 을 따릅니다.
- 칸 값은 φMn(kN·m/m)입니다. 표 아래 두 줄은 d 와 φVc 입니다.
- ρmin 미입력 시 fy 400 MPa 이하는 0.0020, 넘으면 0.0020 × 400/fy(0.0014 이상)입니다. 칸에서 바꿀 수 있습니다.
- 약축은 주축 d 에서 철근 직경을 한 번 더 뺍니다.
- 표만 만듭니다. 계산서는 없습니다.
주의할 점
- D13+16 같은 조합 열의 d 는 굵은 철근 기준이라 내력이 조금 작게 나옵니다.
- 장변(약축) 표는 두 방향이 같은 직경 · 간격일 때만 맞습니다.
- 균열 제어 「제어」면 최대 간격은 2h · 300 mm 와 균열식 중 작은 값입니다. 균열식이 0 이하이면 피복을 줄이거나 「안 함」으로 바꿔 주세요.
- 「기존」을 선택하면 휨 φ 1.00 · 전단 0.80 이 적용됩니다.
