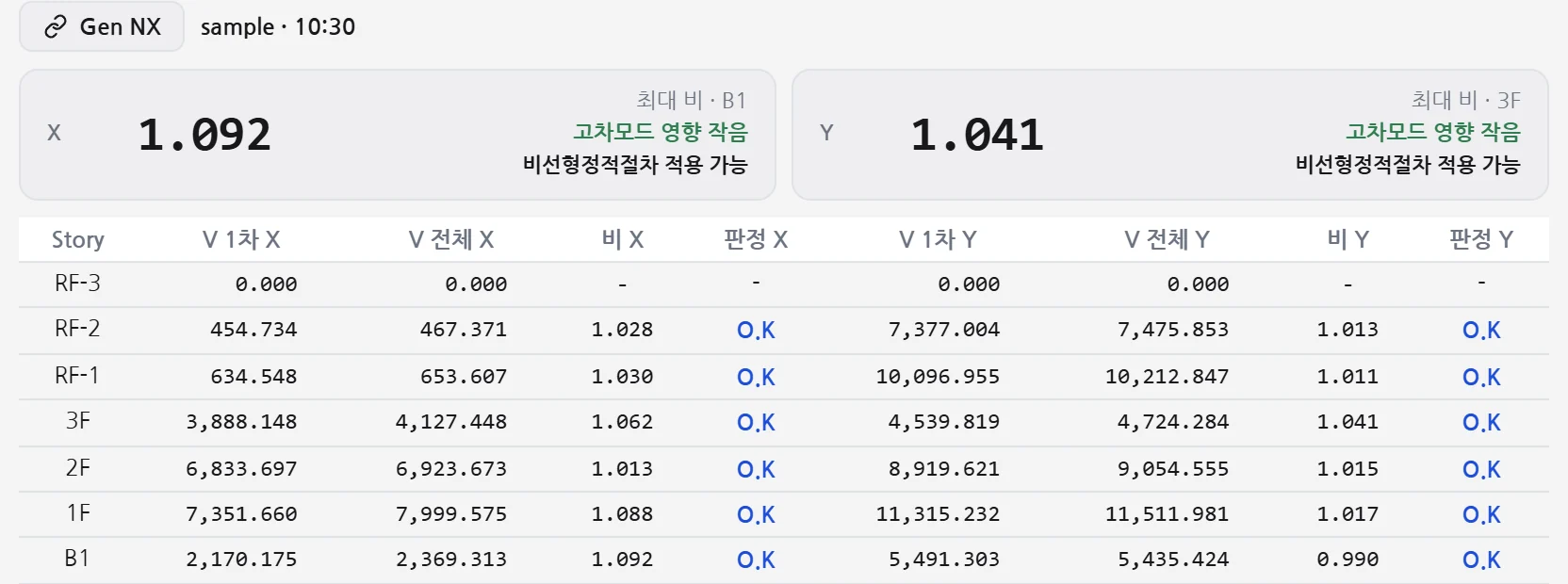

층전단력 비
층마다 V 전체 모드 / V 기본진동모드 를 구해 1.3 과 비교합니다. 기본진동모드 케이스는 모드 하나만 사용한 응답스펙트럼 케이스로 찾아서 케이스 이름은 상관없습니다.
모듈
평가방법 산정
Gen NX 해석 결과로 내진성능평가 절차를 판정합니다.
- Gen NX 층전단력 · 고유치 바로 읽기
- 층전단력 비 1.3 판정
- 세부지침 평가절차 다섯 가지 판정
- 판정표 A4 출력
이런 기능도 있어요

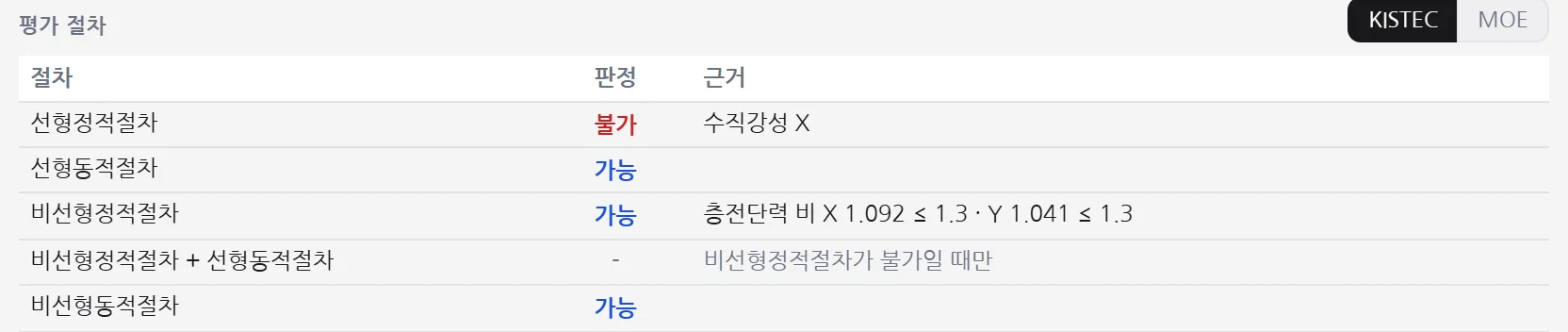

평가 절차 다섯 가지
세부지침 [그림 1] 의 다섯 절차를 가능 · 불가로 판정하고 걸린 조건을 근거 칸에 표시합니다. 기준은 KISTEC · MOE 중에서 선택할 수 있습니다. MOE 는 모드조합 CQC 조건이 더해집니다.

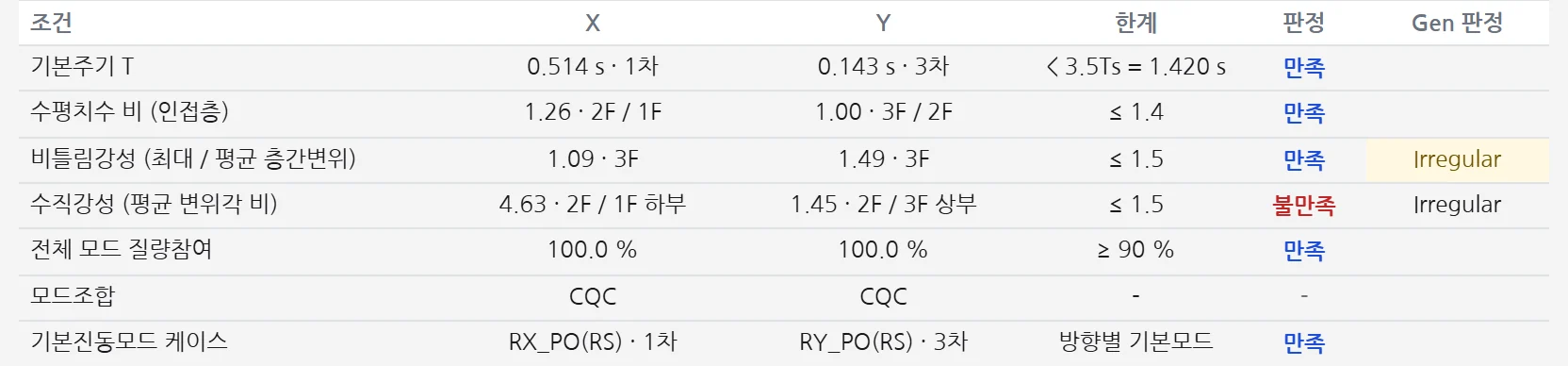

Gen 판정 같이 표시
비틀림강성 · 수직강성은 세부지침 한계 1.5 로 판정합니다. Gen 의 Remark 판정도 옆 칸에 같이 표시되고, 두 판정이 다르면 노란색입니다.

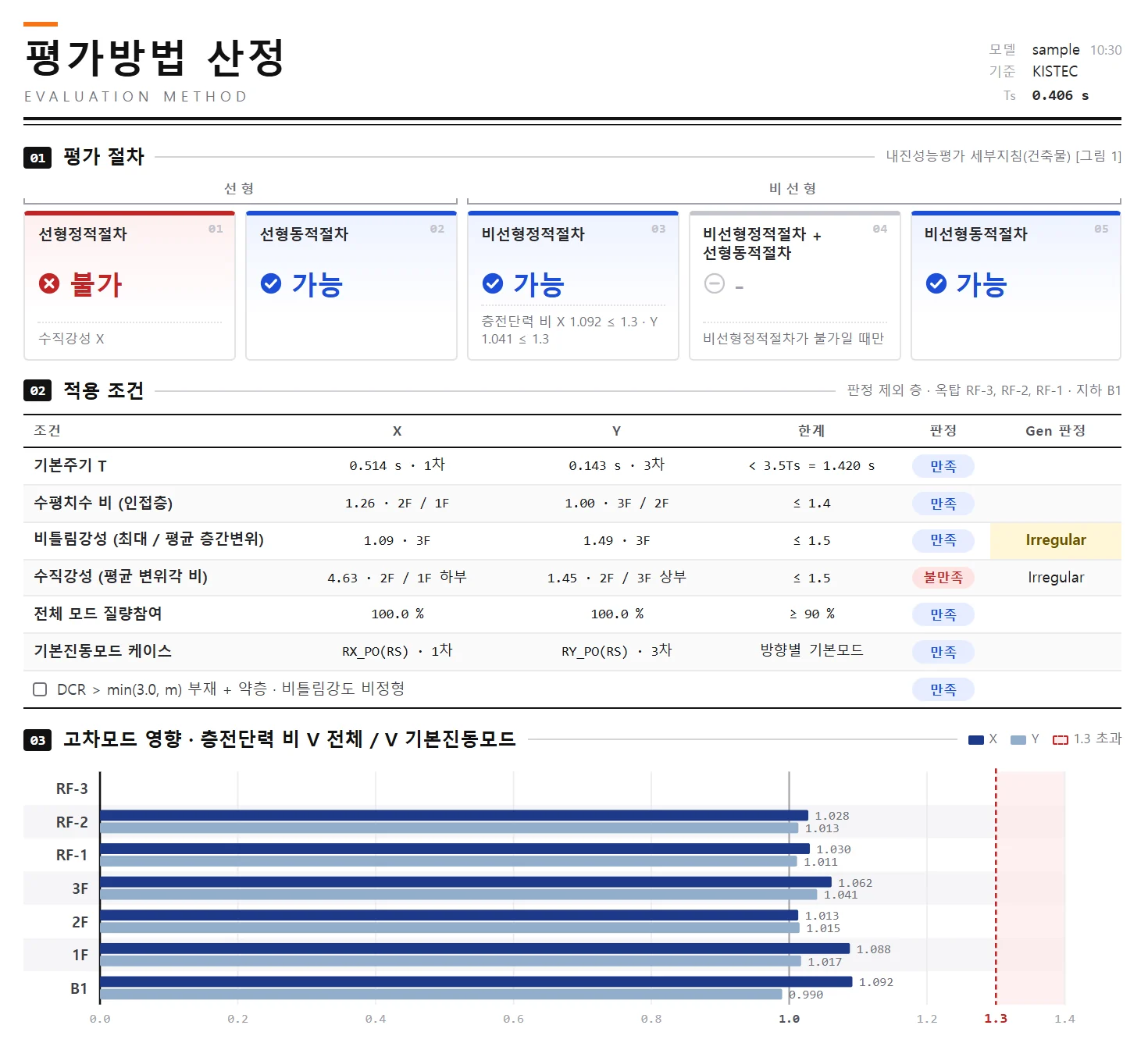

A4 판정표
평가 절차 · 적용 조건 · 층전단력 비 막대 그림을 A4 한 장으로 출력합니다.
사용법
TORVA

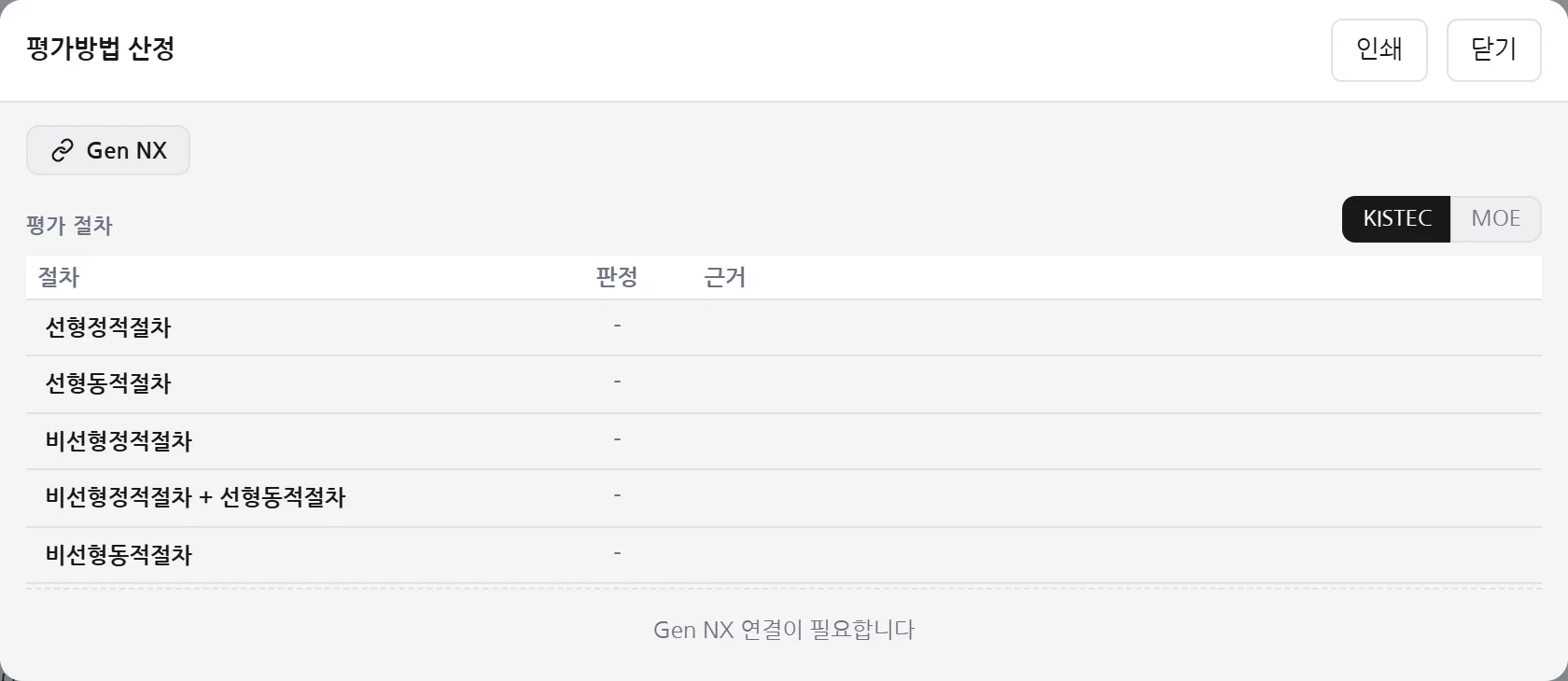

Gen NX 연결
Gen NX 에서 응답스펙트럼 해석을 마치고 창 왼쪽 위 「Gen NX」를 눌러 주세요. 처음이면 연결 창이 열립니다. MAPI-Key 를 넣고 「연결 확인」을 눌러 주세요.
- 응답스펙트럼 케이스는 방향마다 전체 모드 케이스와 모드 하나만 사용한 케이스를 만들어 주세요
- 전체 모드 질량참여는 90 % 이상이 필요합니다
TORVA
결과 받기
연결되면 층전단력 · 비틀림 · 강성 · 고유치 표를 받아 바로 판정합니다. 해석을 다시 돌렸으면 F5 를 눌러 주세요.
TORVA

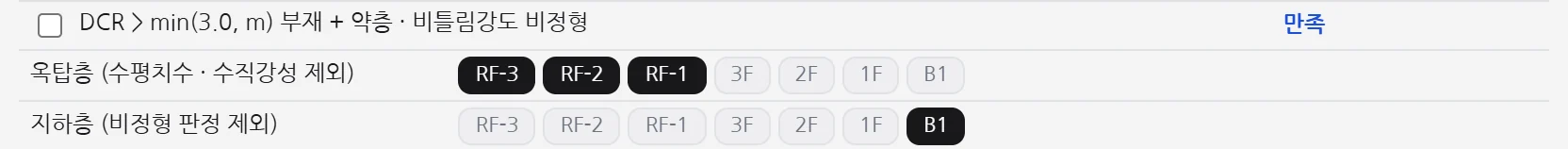

옥탑층 · 지하층 · DCR
옥탑층과 지하층은 미리 선택됩니다. 층 이름을 눌러 넣고 뺄 수 있습니다. 「DCR > min(3.0, m) 부재 + 약층 · 비틀림강도 비정형」에 해당하면 체크해 주세요. 선형 절차 둘이 불가로 바뀝니다.
TORVA

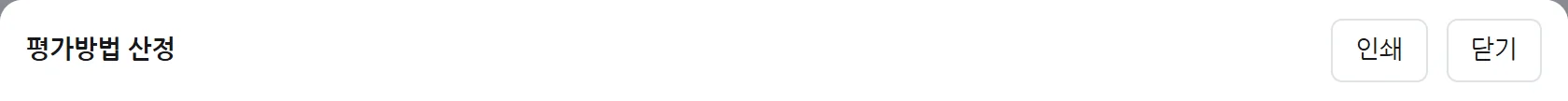

인쇄
창 머리 「인쇄」나 Ctrl+P 를 눌러 주세요. A4 한 장으로 출력됩니다.
