드래그 한 번에 칸 나누기

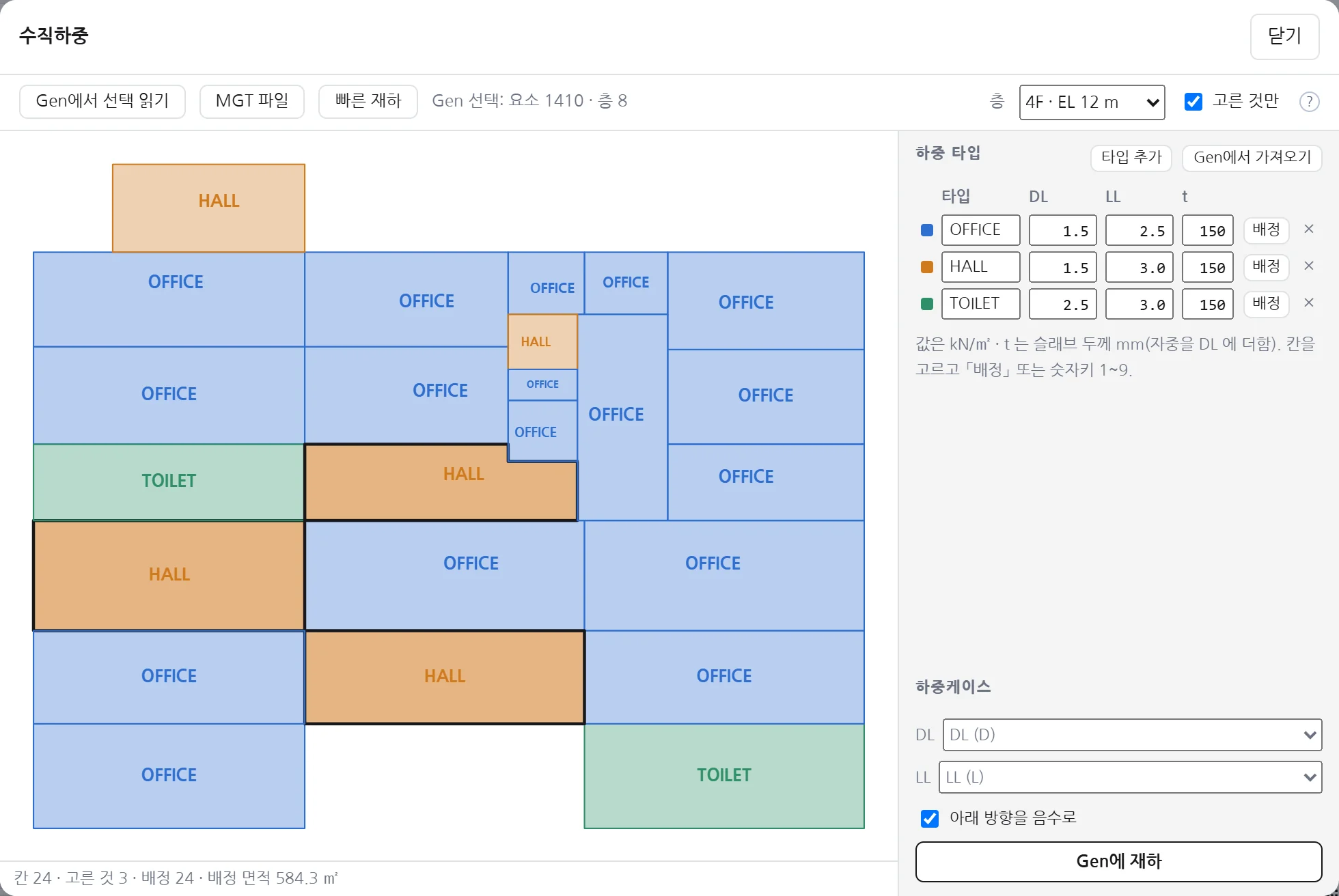

Gen NX 에서 층을 드래그하면 보와 벽체로 둘러싼 칸이 평면에 그려집니다. 칸마다 절점 네 개를 찍지 않아도 됩니다.
모듈
설계하중
Gen 바닥을 칸으로 나눠 용도별 바닥하중을 넣습니다.
- Gen 바닥 드래그로 칸 나누기
- KDS 활하중 표에서 선택
- 마감 · 슬래브 · 천장 쌓아 DL 산정
- 용도별 하중표 · 층별 배치표 출력
이런 기능도 있어요
활하중은 표에서 선택
용도 이름을 입력하면 KDS 41 12 00 표 3.2-1 활하중 목록이 표시됩니다. 고르면 LL 이 들어갑니다.
DL 은 쌓아서 계산
마감, 슬래브, 천장을 쌓으면 DL 이 합으로 정해집니다. 슬래브 두께 150 을 넣으면 자중 3.60 이 더해집니다.
모델에서 입력 창
Gen NX 위에 작은 창을 띄워 둡니다. 바닥을 드래그하고 「적용」을 누르면 영역이 들어갑니다.
사용법
TORVA
Gen NX 연결
왼쪽 트리 머리 「Gen NX」를 눌러 MAPI-Key 를 넣고 「모델 불러오기」를 눌러 주세요. Gen NX 에서 바닥을 요소까지 드래그한 뒤 「불러오기 › Gen 선택」을 눌러 주세요. 아무것도 고르지 않으면 모델 전체에서 층을 찾습니다.
TORVA
모델 불러오기
Gen 에서 File › Export › MIDAS Gen Text File 로 저장한 파일을 왼쪽 트리 머리 「MGT · MGTX」에 넣어 주세요. 모든 층이 「층」 목록에 표시됩니다.
TORVA
용도별 하중
오른쪽 표에 용도마다 마감, 슬래브, 천장 하중을 입력해 주세요. 모델에 있던 바닥하중 타입은 표에 미리 들어옵니다.
- 「+ 케이스」로 LR · SL 을 더합니다
TORVA
칸 배정
칸을 고르고 왼쪽 용도 단추나 숫자키 1~9 를 눌러 주세요. Ctrl+A 는 전체 선택입니다.
- 배분은 2방향 · 1방향 X · 1방향 Y
TORVA
To Gen NX
DL · LL 케이스를 확인하고 「To Gen NX」를 눌러 주세요. 하중케이스, 바닥하중 타입, 영역 순서로 들어갑니다.
- 다시 눌러도 겹치지 않습니다. 같은 층의 같은 타입 영역은 지우고 새로 만듭니다
- 겹친 절점이나 요소가 있으면 번호가 표시되고 입력이 막힙니다
TORVA
모델에서 입력
「모델에서 입력」을 누르고 용도를 골라 주세요. Gen NX 에서 바닥을 드래그한 뒤 「적용」(Enter)을 눌러 주세요.
설치판(EXE)에서는 작은 창이 Gen NX 위에 항상 표시됩니다.
TORVA
MGT 복사
「내보내기」에서 「MGT · AREA」를 눌러 주세요. Gen 의 Ctrl+F12 MGT Command Shell 에서 *FLOORLOAD 를 고르고 「Delete Data」를 누른 뒤 붙여 넣고 「Run」을 눌러 주세요.
하중이 들어간 모델에서 값만 바꿀 때는 「MGT · TYPE」을 눌러 Delete Data 없이 붙여 넣어 주세요.
TORVA
From 슬래브 · 내보내기
「불러오기 › From 슬래브」를 누르면 슬래브 모듈이 구한 필요 두께로 두께와 자중이 바뀝니다. 두께는 지금 값보다 줄이지 않습니다.
- 「내보내기」는 용도별 설계하중표와 층별 배치표를 Excel · PDF 로 저장합니다
주의할 점
- 항목 이름에 「슬래브」가 든 줄은 자중으로 보고 t × γ 를 DL 에 더합니다. Gen 에서 판 요소 자중을 따로 넣는 모델이면 겹치지 않는지 확인해 주세요.
- t 는 mm 입니다. γ 미입력 시 재료 이름의 값(슬래브 24 kN/㎥), 하중 미입력 시 t × γ / 1000 을 사용합니다.
- 모델에서 가져온 줄에 슬래브 두께를 처음 넣으면 마감이 모델 DL − t × 24 로 바뀌고 DL 합은 모델 값 그대로 남습니다.
- 용도 이름은 Gen 바닥하중 이름이 됩니다. 세미콜론 · 따옴표 · 줄바꿈과 앞뒤 공백은 사용할 수 없습니다.
- 이름이 같은 용도는 대소문자를 가리지 않고 같은 타입이 됩니다. 이름이 같은데 값이 다르면 내보내기가 막힙니다.
- 값이 비었거나 숫자가 아니거나 음수인 칸(붉은 칸)이 있으면 내보내기가 막힙니다.
- 「MGT · TYPE」은 Gen 단위를 kN · m 로 둔 상태에서 MGT Command Shell 에 붙여 넣어 주세요.
