침수심에서 하중조합까지

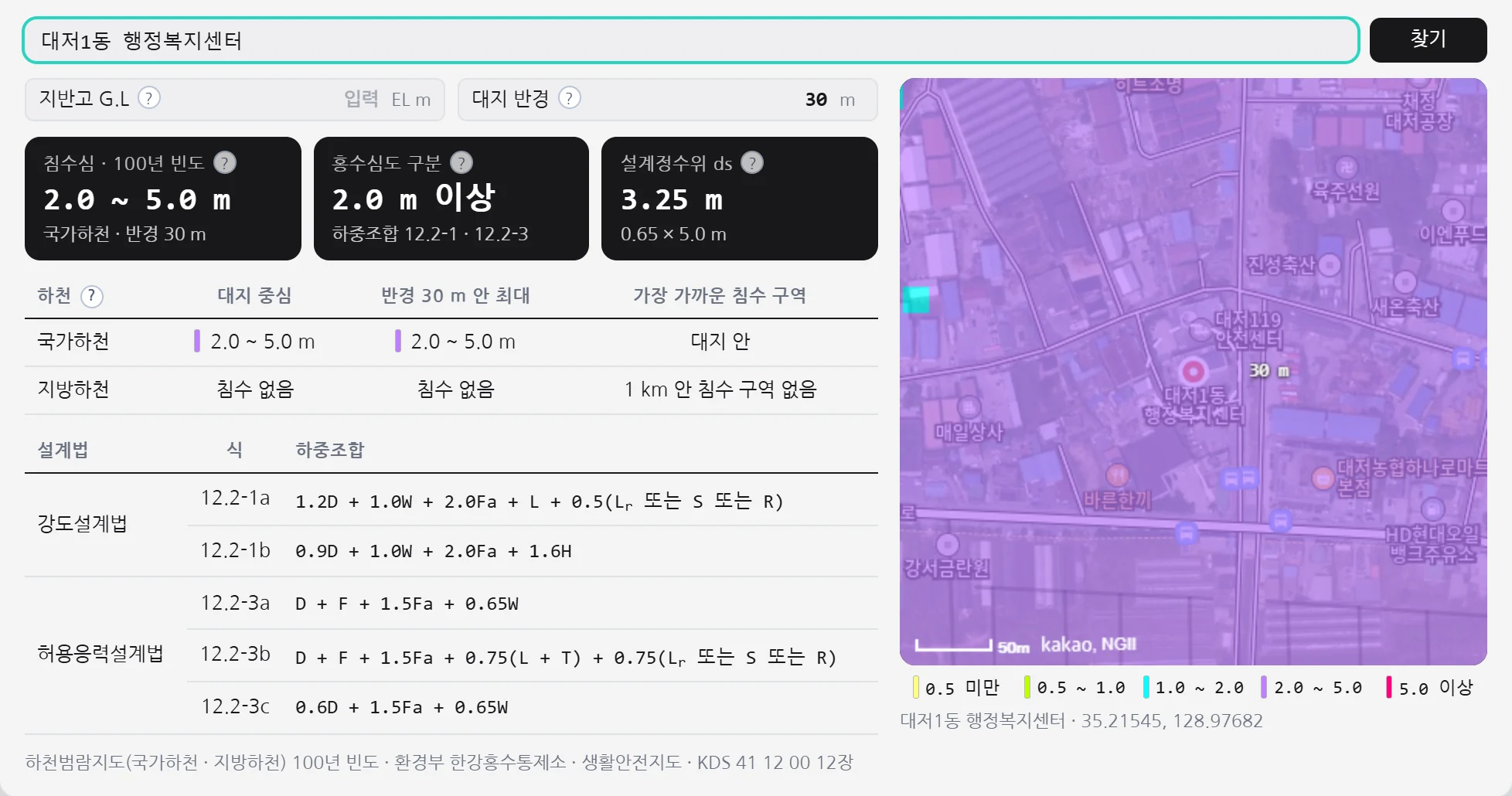

하천범람지도 100년 빈도의 침수심 등급을 읽어 홍수심도 2.0 m 이상 · 미만, KDS 41 12 00 12.2 하중조합 식, 설계정수위 ds 가 같이 표시됩니다.
모듈
홍수위 조회
주소 한 줄로 대지의 침수심과 홍수하중 조합을 확인합니다.
- 주소로 하천범람 침수심 조회
- 홍수심도 구분 · 하중조합 · 설계정수위
- 가장 가까운 침수 구역 거리
- 위성 지도 위 침수 구역
이런 기능도 있어요

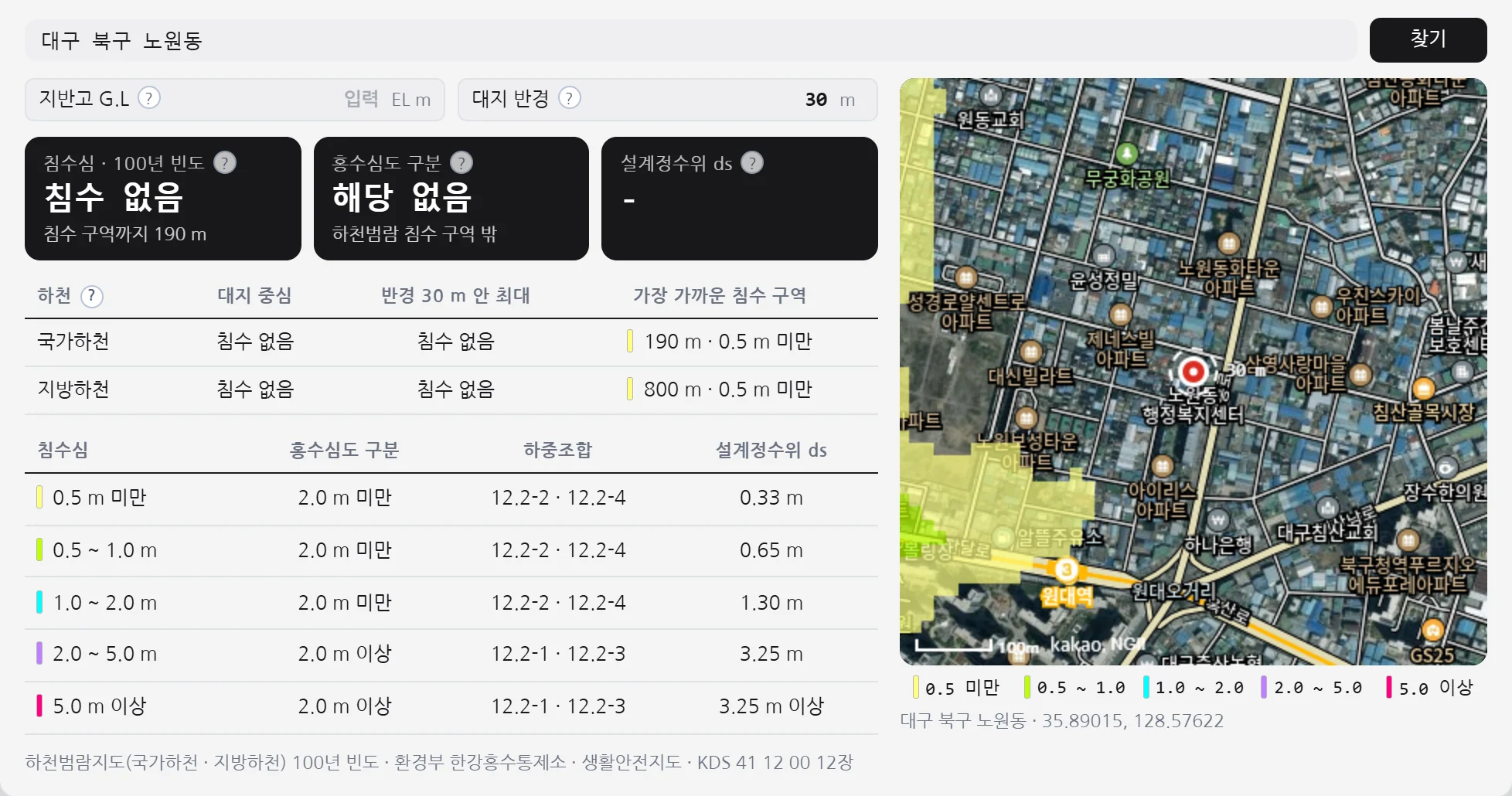

가장 가까운 침수 구역
대지가 침수 구역 밖이어도 둘레 1 km 안에서 가장 가까운 침수 구역까지 거리와 그 자리 침수심이 표시됩니다. 위성 지도도 그 자리까지 넓어집니다.

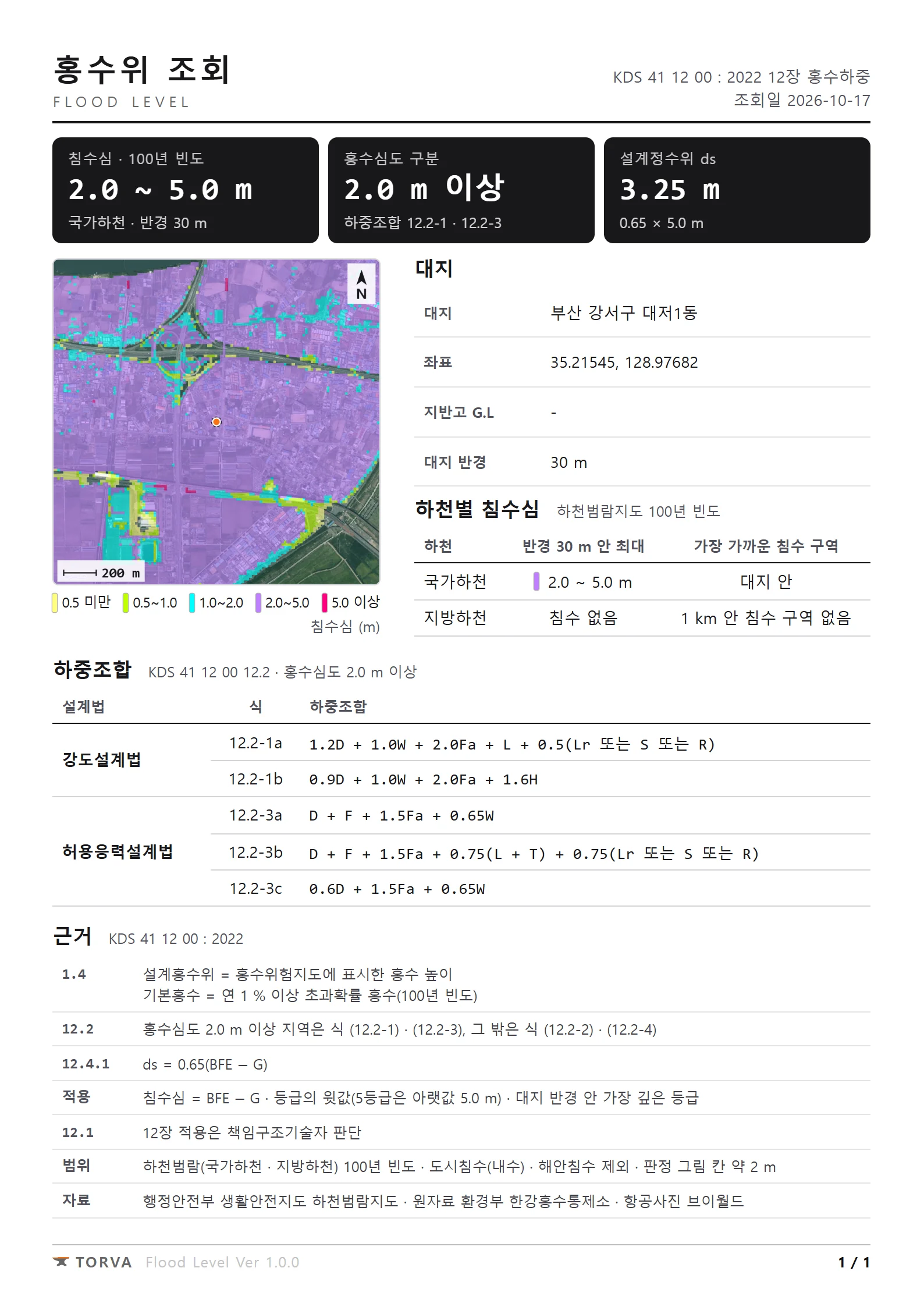

A4 한 장 인쇄
침수심 세 칸, 둘레 1 km 침수 그림, 하천별 침수심, 하중조합, 근거 조항이 A4 한 장으로 출력됩니다.
사용법
TORVA

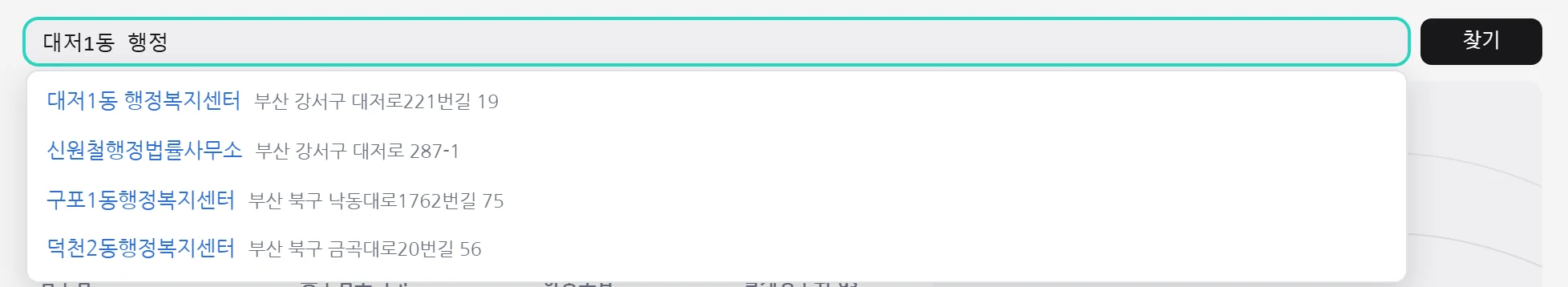

주소 입력
주소나 건물 이름을 넣고 목록에서 선택해 주세요. 주소가 없는 대지는 「위도, 경도」를 그대로 넣어 주세요. 위성 지도에서 핀을 옮겨도 그 자리로 다시 조회됩니다.
TORVA

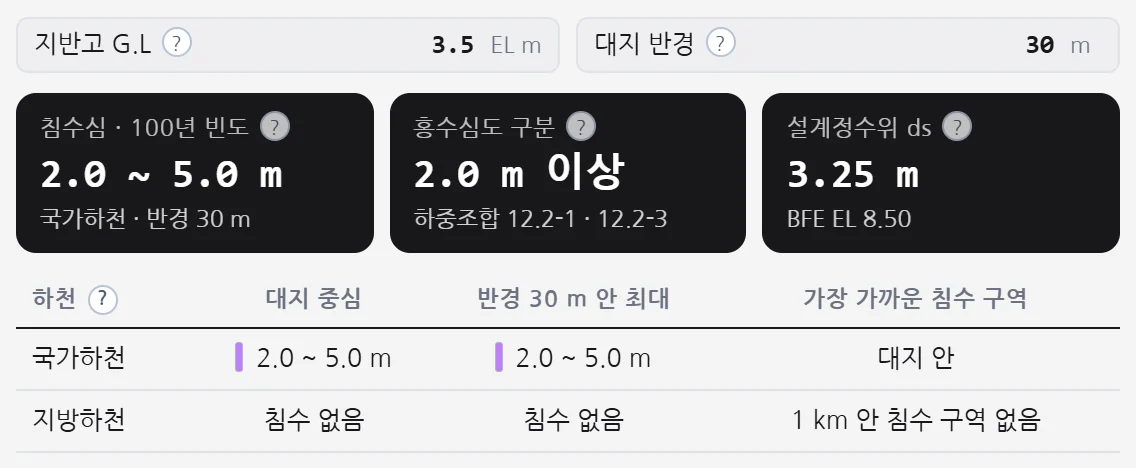

지반고 · 대지 반경
지반고 G.L 을 넣으면 설계홍수위 BFE 가 같이 표시됩니다. 대지 반경은 대지 중심에서 건물 외곽 끝까지 거리를 넣어 주세요. 반경 안 가장 깊은 등급으로 판정합니다.
TORVA
보는 법

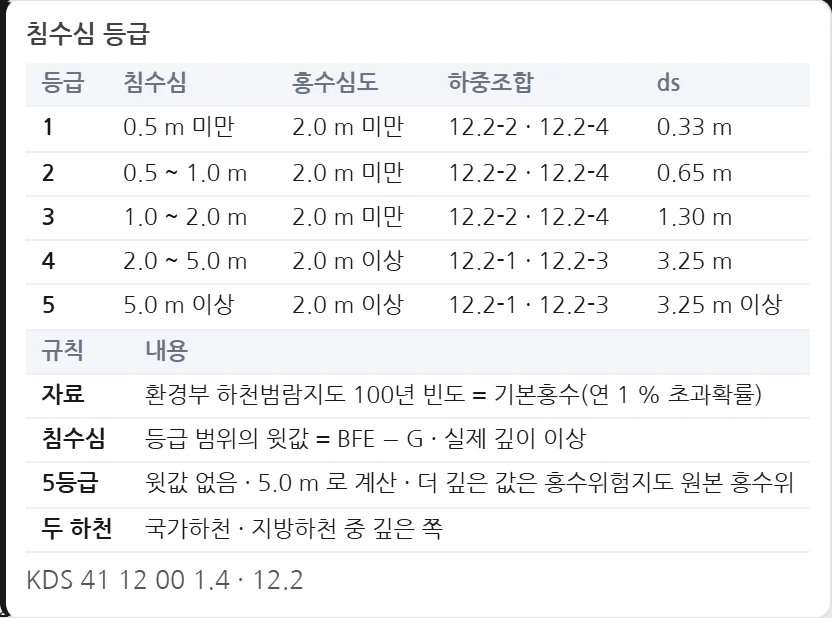

판정은 국가하천 · 지방하천 중 깊은 쪽입니다. 침수심은 등급 범위의 윗값을 BFE − G 로 사용합니다. 각 칸의 「?」에 등급별 조합 · ds 표가 있습니다.
하천범람만 봅니다. 도시침수(내수)와 해안침수는 따로 확인해 주세요. 12장 적용은 책임구조기술자가 판단합니다(KDS 41 12 00 12.1).
