열 가지 유형을 한 표로
F5 한 번이면 표 5.3-1 · 5.3-2 의 열 가지 유형이 한 표에 정리됩니다. 내진설계범주와 해석법(7.1)도 같이 표시됩니다.
모듈
비정형 평가
Gen NX 모델과 해석 결과로 평면 · 수직 비정형 열 가지를 판정합니다.
- Gen NX 연결로 비정형 자동 판별
- 비틀림 · 강성 · 중량 · 약층 · 기하
- 평면 · 수직 항목별 판정
- 판정표 A4 출력
이런 기능도 있어요

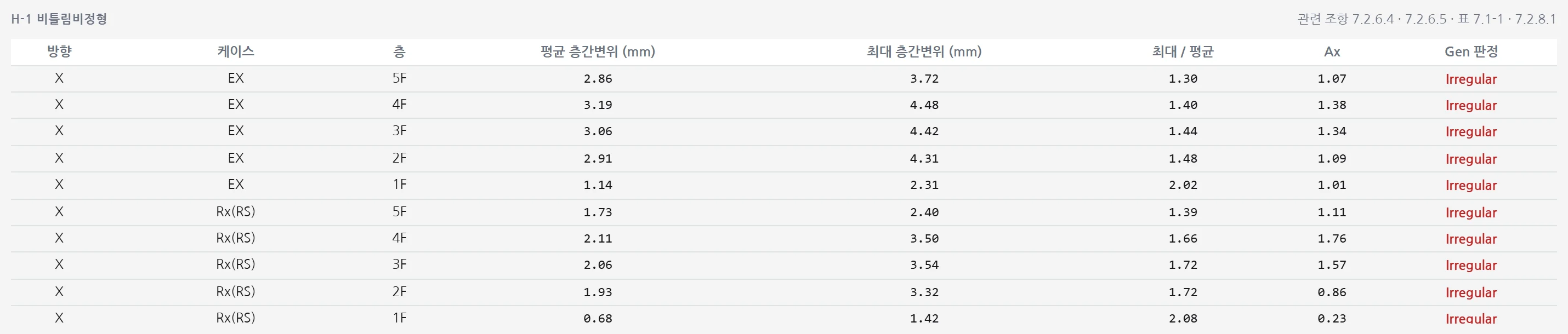

Gen 판정 그대로
비틀림 · 강성 · 중량 · 약층은 Gen NX 비정형 표의 판정을 따릅니다. 항목을 누르면 층 · 케이스별 값과 관련 조항이 표시되고, 비틀림 표에는 증폭계수 Ax 가 같이 들어갑니다.

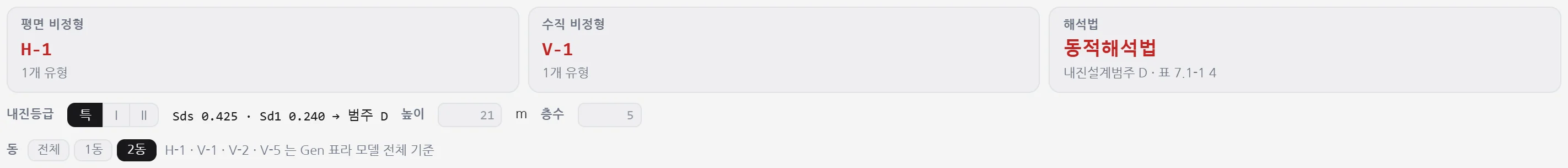

동별 판정
축력을 푼 보나 떨어진 덩어리로 모델이 나뉘면 동 칩이 표시됩니다. 동을 선택하면 모델로 판정하는 항목만 해당 동 기준으로 다시 판정합니다.

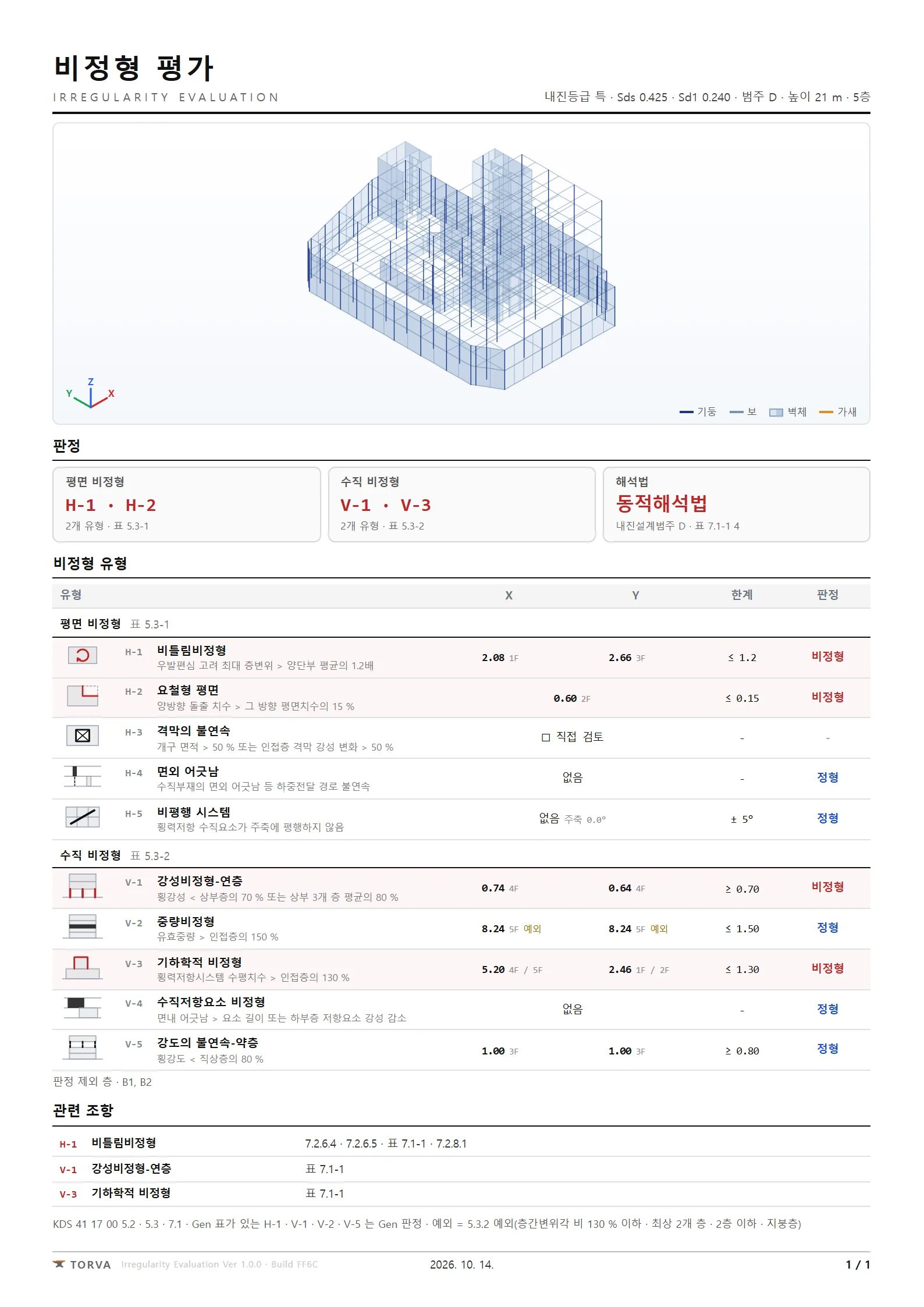

판정표 A4 출력
모델 형상 · 판정 · 유형 표 · 관련 조항이 A4 한 장에 들어갑니다. 면외 어긋남 · 비평행 · 수직저항요소 비정형에 걸린 요소는 모델 그림에 빨간색으로 표시됩니다.
사용법
TORVA

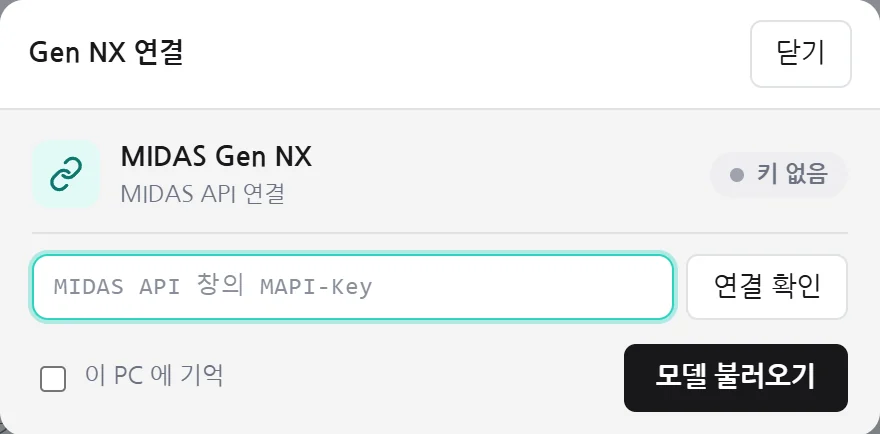

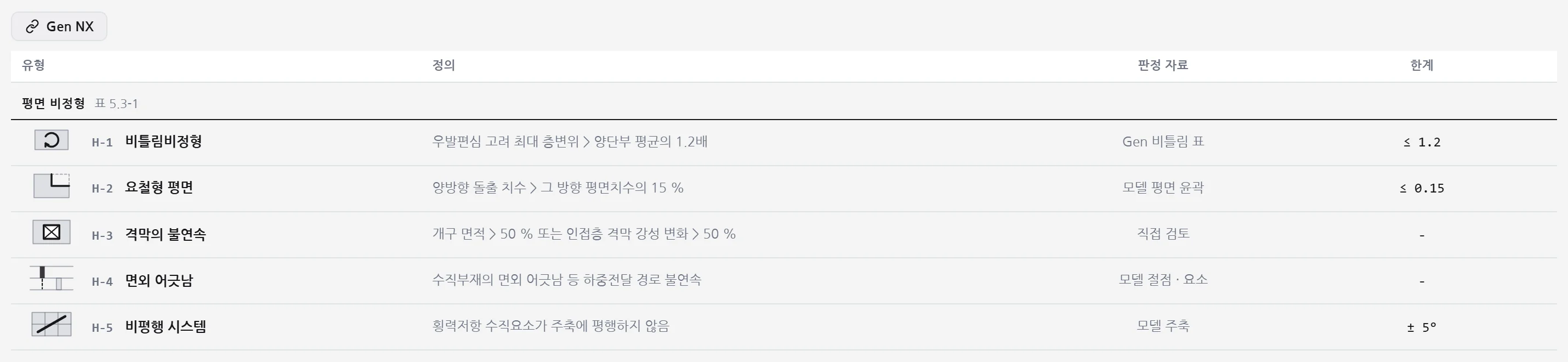

Gen NX 연결
창 왼쪽 위 「Gen NX」를 눌러 MAPI-Key 를 넣고 「연결 확인」을 눌러 주세요.
TORVA

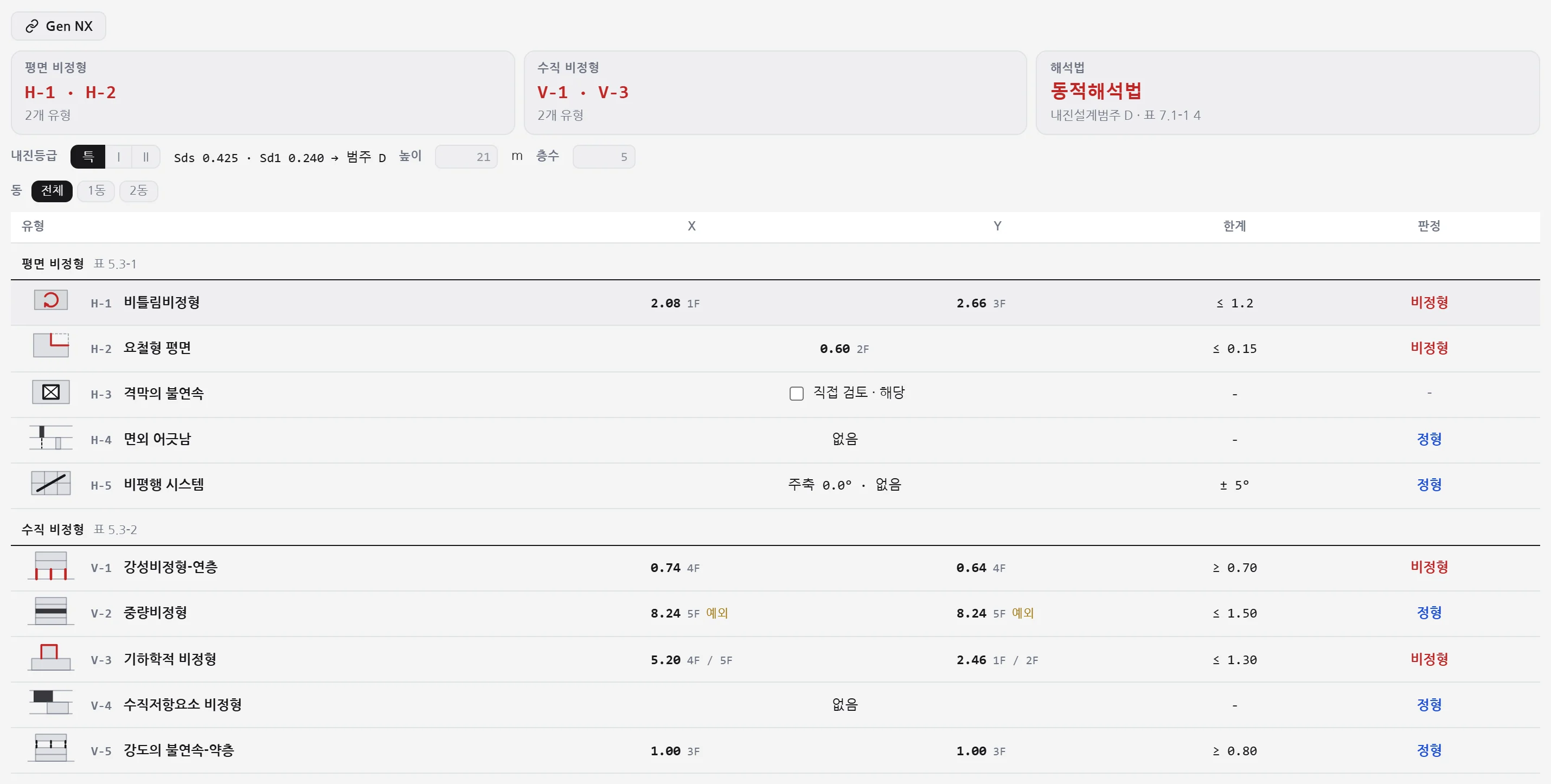

F5 로 판정
Gen NX 에서 해석을 마친 뒤 창에서 F5 를 눌러 주세요. 층 · 하중 · 모델과 비정형 표를 받아 바로 판정합니다.
- 지진(E) 정적 케이스나 응답스펙트럼 케이스가 필요합니다
- Gen 에서 Story 를 먼저 만들어 주세요
TORVA
내진등급 · 높이 · 층수
내진등급은 Gen 설계스펙트럼의 중요도계수로 선택돼 있습니다. 높이와 층수는 칸에서 고칠 수 있고, 범주와 해석법이 바로 바뀝니다.
TORVA

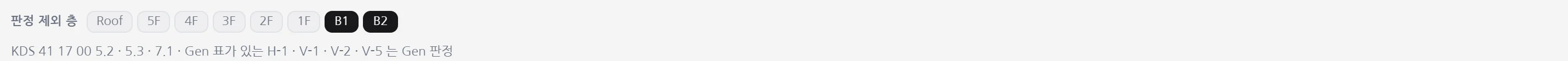

판정 제외 층
지하층과 바닥 격막이 없는 레벨은 처음부터 빠져 있습니다. 옥탑층을 빼려면 칩을 눌러 주세요. 남긴 층 위로 뺀 층이 있으면 V-1 · V-2 · V-5 는 남은 층끼리 다시 판정합니다.
TORVA

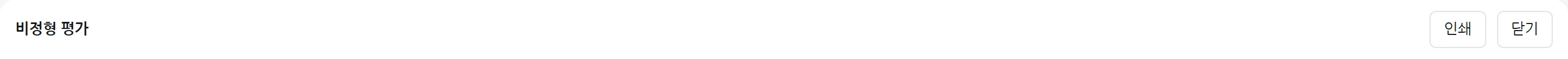

인쇄
창 머리 「인쇄」를 누르거나 Ctrl+P 를 눌러 주세요. 판정표가 A4 한 장으로 출력됩니다.
