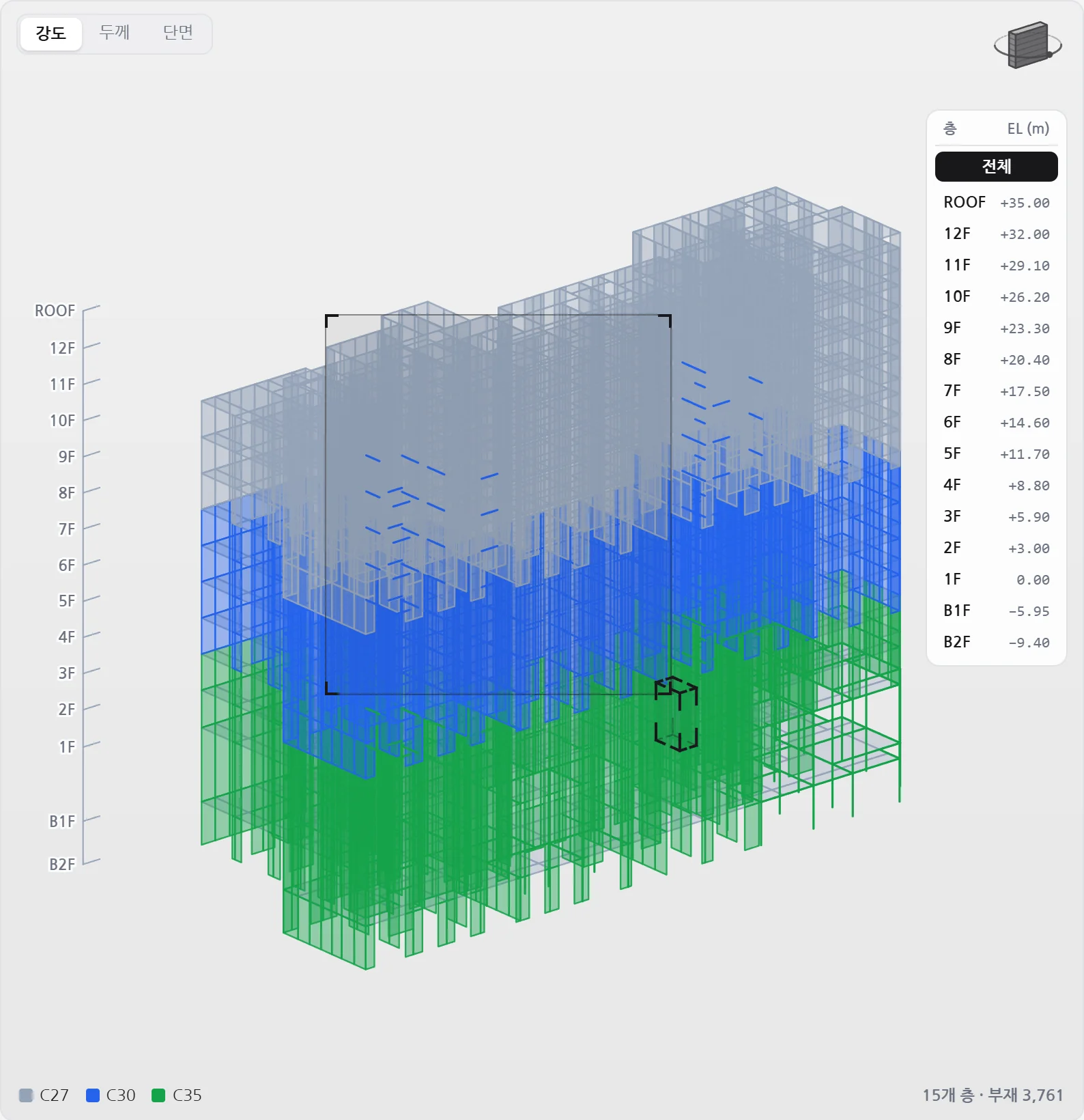

끌어서 선택
층을 쌓은 3D 에서 사각형을 끌면 걸친 부재가 선택됩니다. Ctrl 로 끌면 더하고 Shift 로 끌면 뺍니다.
모듈
ADS Setup
ADS MAT 의 벽체 · 기둥 · 보에 강도 · 두께 · 단면을 한 번에 넣습니다.
- ADS MAT 부재 드래그 선택
- 강도 · 두께 · 단면 일괄 입력
- 벽체 · 인방보 강성 조절
- ADS MAT 저장
이런 기능도 있어요

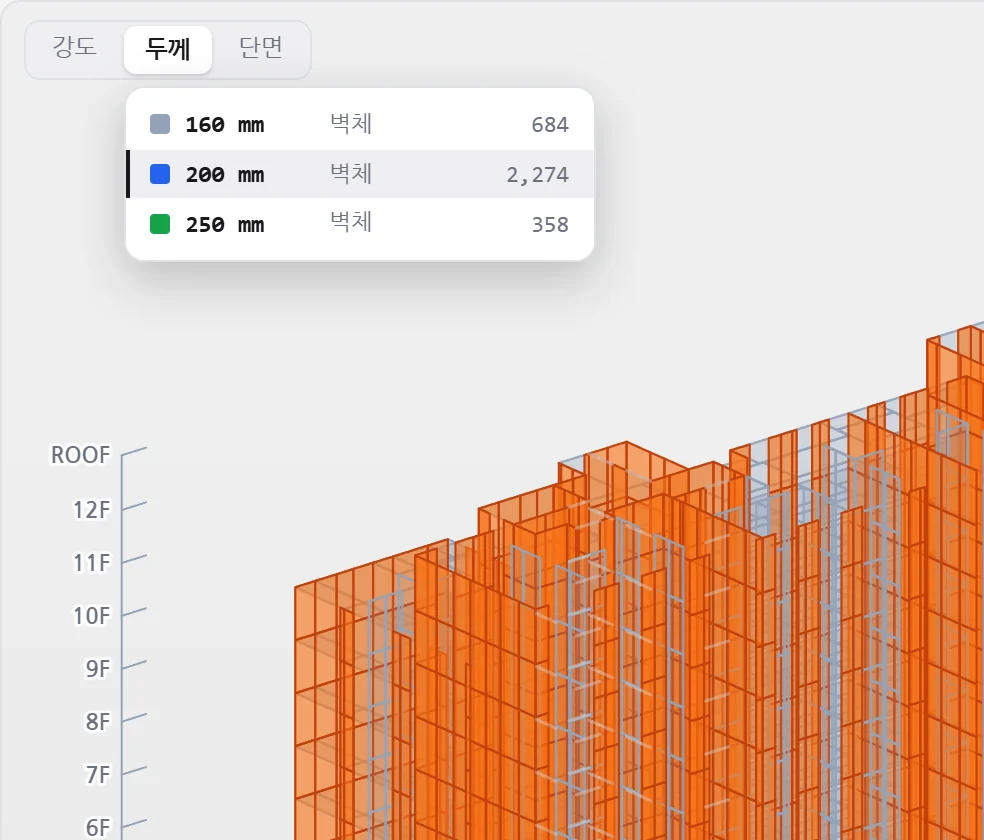

값으로 선택
그림 위 「강도」 · 「두께」 · 「단면」을 누르면 값마다 부재 수가 표시됩니다. 줄을 누르면 해당 값의 부재가 모두 선택됩니다.

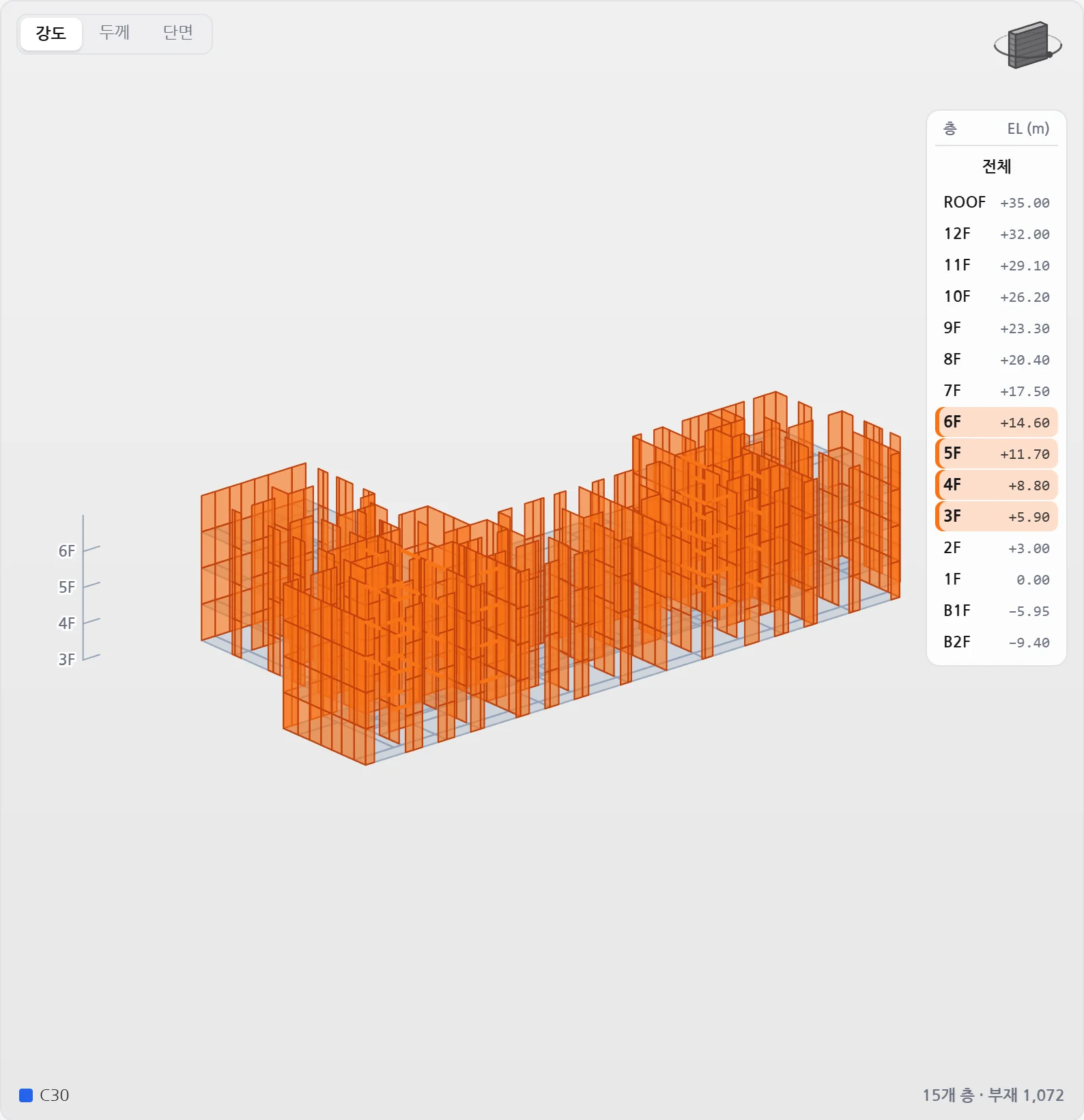

층 단위 선택
오른쪽 층 목록을 누르면 해당 층 부재가 선택됩니다. Shift 로 여러 층을 한 번에 선택하고 F2 로 선택한 부재만 볼 수 있습니다.

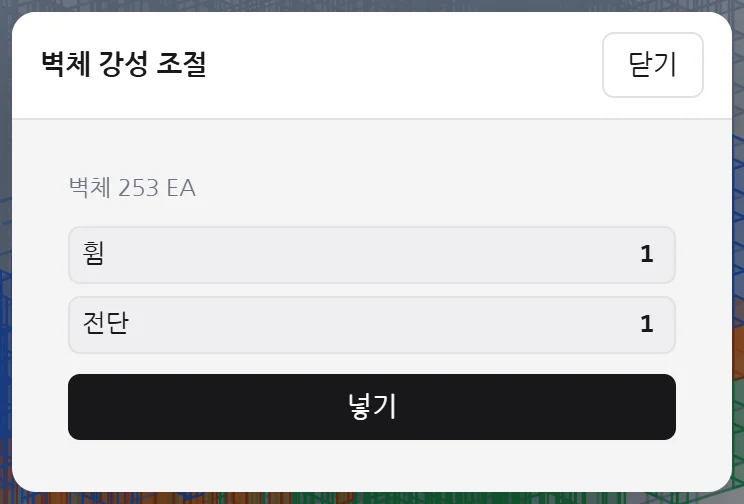

벽체 · 인방보 강성 조절
선택한 벽체에 휨 · 전단 강성 계수를 넣습니다. 인방보는 단면의 휨 강성 계수라 같은 단면 보에 모두 반영됩니다.
사용법
TORVA

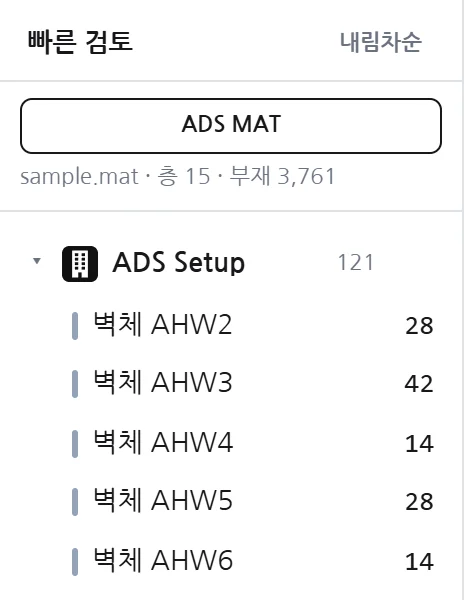

MAT 불러오기
왼쪽 위 「ADS MAT」를 눌러 ADS 에서 저장한 MAT 파일을 선택해 주세요. 끌어다 놓아도 됩니다. 층마다 평면을 쌓은 3D 가 표시됩니다.
TORVA

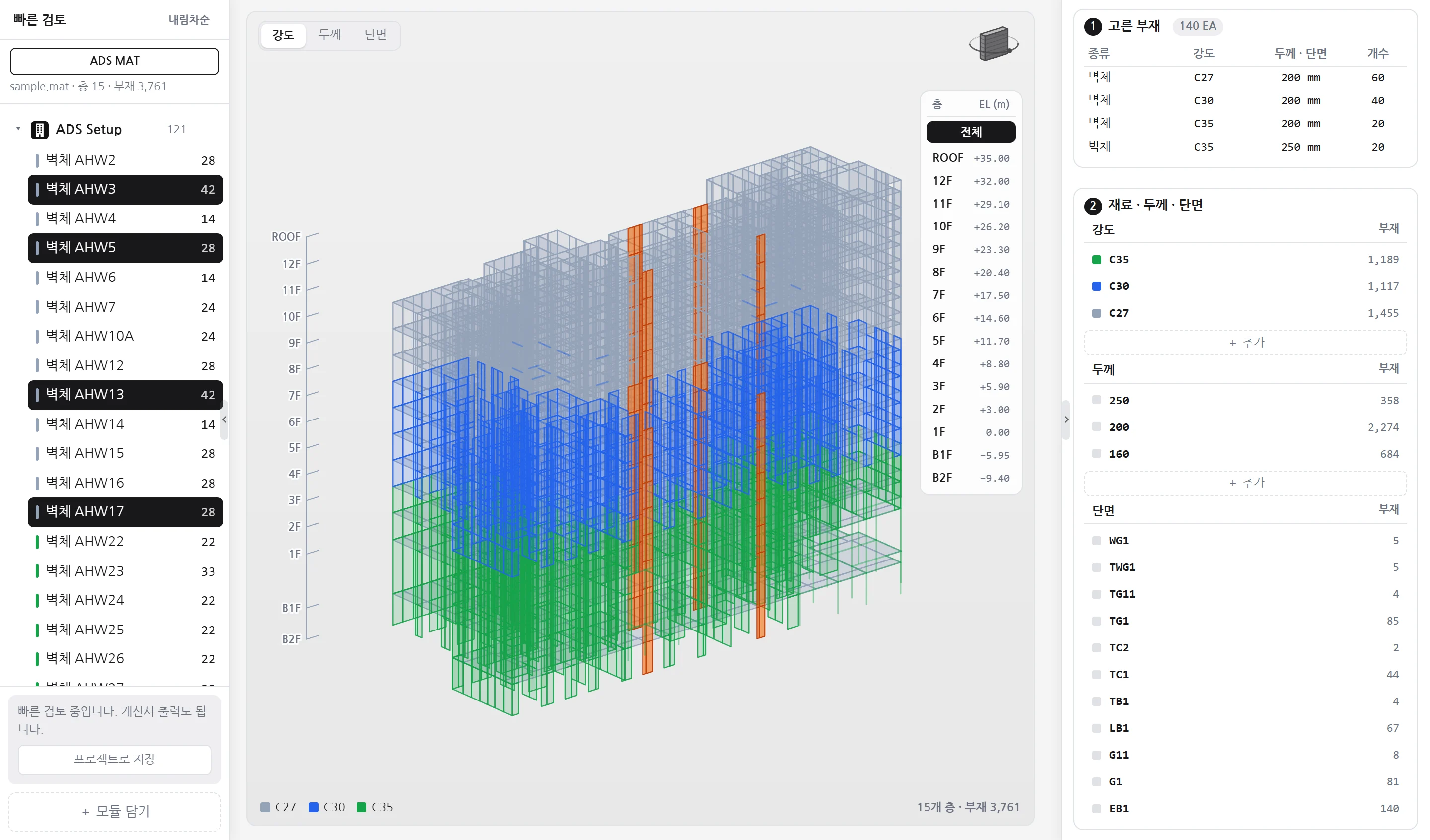

부재 선택
왼쪽 목록에서 부재 이름을 눌러 주세요. Ctrl · Shift 로 여러 이름을 선택할 수 있습니다. 3D 에서 끌거나 층 목록을 눌러도 선택됩니다.
- Esc 를 누르면 선택이 풀립니다
TORVA

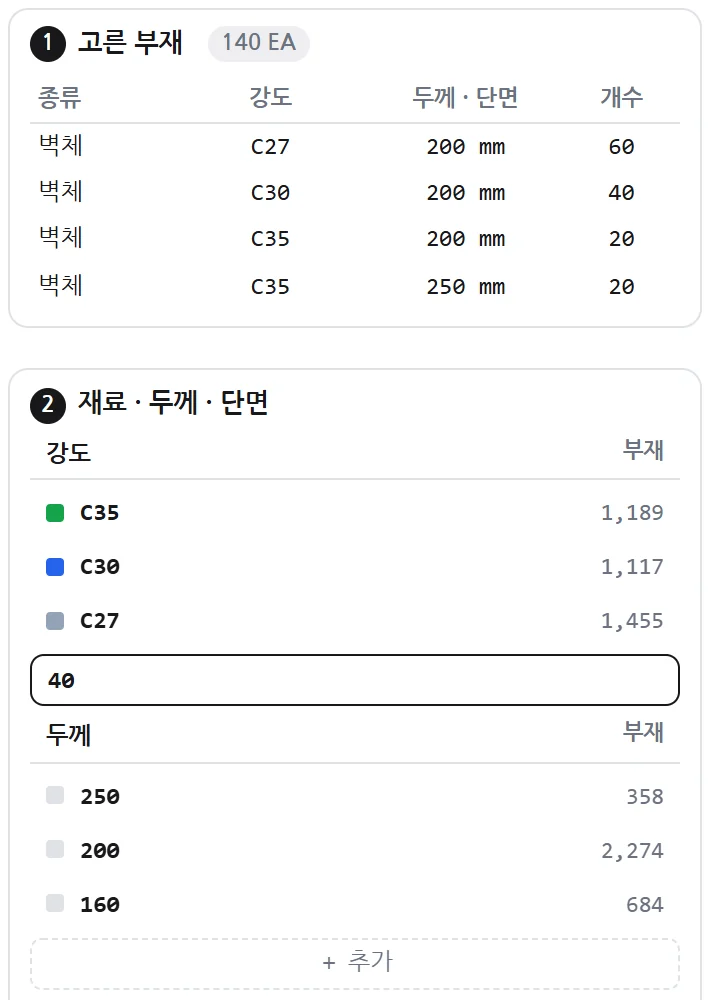

강도 · 두께 · 단면 입력
② 칸의 값을 누르면 선택한 부재에 바로 들어갑니다. 값을 3D 로 끌어다 놓아도 됩니다. 새 값은 「＋ 추가」에 입력하고 Enter 를 눌러 주세요.
- 강도는 숫자만 입력하면 C40 처럼 C 가 붙습니다
- 보는 같은 평면을 사용하는 층에 같이 반영됩니다
- Ctrl+Z 로 되돌릴 수 있습니다
TORVA

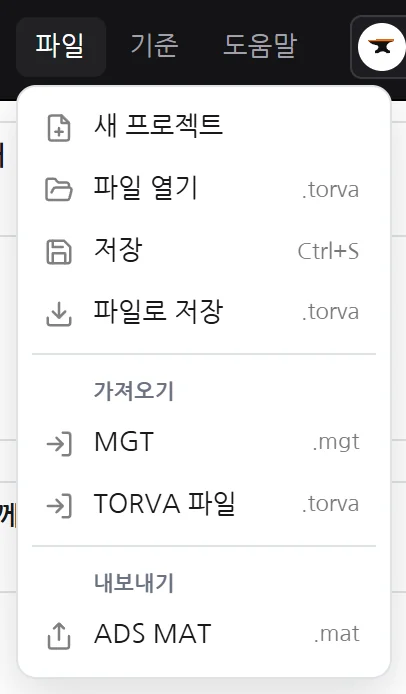

MAT 저장
파일 › 내보내기 「ADS MAT」로 저장해 주세요. 원래 파일 이름 뒤에 _TORVA 가 붙습니다.
- ADS 에서 File › Import › ADS MAT File 로 불러와 주세요
