MIDAS Gen NX
배근 입력 · 벽체 선택
Gen NX 에서 벽체 배근을 먼저 넣고 강성계수를 조절할 벽체를 드래그로 선택합니다.
배근이 없는 벽체가 있으면 검토비 읽기가 멈춥니다.
도움말
Wall Stiffness
Gen 모델의 지상 전단벽을 벽열로 묶어 층마다 강성계수와 배근을 한 표로 정리합니다. Gen NX 에서는 벽체 설계 검토비를 받아 강성계수를 한 걸음씩 낮춰 입력합니다.
TORVA
From Gen NX

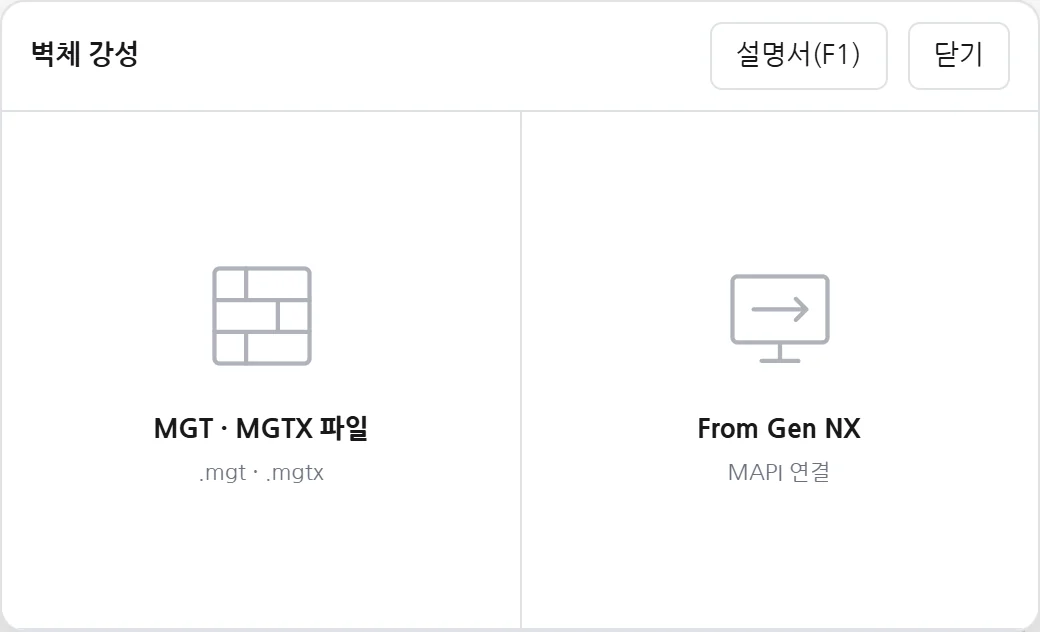

홈 위쪽 「Gen NX 연결」에 MAPI-Key 를 넣어 두고 창 오른쪽 칸 「From Gen NX」를 누릅니다. 선택한 벽체와 층 · 월마크 · 배근을 읽어 벽열 표를 만듭니다.
TORVA
검토비 읽기
「검토비 읽기」를 누르면 Gen NX 에서 해석과 벽체 설계를 다시 돌리고 결과표를 받아 장마다 검토비와 지배 항목을 붙입니다.
- 전단 지배 NG 는 강성계수를 내리면 풀립니다
- P-M 지배 NG 는 계수를 내려도 축력이 그대로라 풀리지 않습니다. 배근 · 두께 · 단면을 바꿔야 합니다
TORVA
강성계수 입력
「검토비로 한 걸음 제안」 카드가 전단 지배 NG 장의 계수를 한 걸음(0.05) 내린 값을 제안합니다. 「제안대로 넣기」를 누르고 다시 「검토비 읽기」로 확인합니다. NG 가 없어질 때까지 되풀이합니다.
- 「하한」 기본값 0.01. 0.35 미만은 그 벽체를 횡력저항요소에서 뺀 것으로 봅니다
- 한 값으로 넣을 때는 「강성계수 직접 넣기」에 전단 · 휨 값을 넣고 「모델링에 반영」을 누르면 표에 있는 벽체 전부에 들어갑니다
- 「이전 상태로 복구」는 넣기 직전 값으로 되돌립니다
아래층 계수가 위층보다 크면 그 줄이 붉게 표시됩니다. 「상하 어긋남」 필터로 모아 볼 수 있습니다.
MIDAS Gen
MGT 파일 내보내기
Gen 에서 File › Export 로 MGT 파일을 내보냅니다. Gen NX 의 MGTX 도 읽습니다.
TORVA
MGT · MGTX 파일

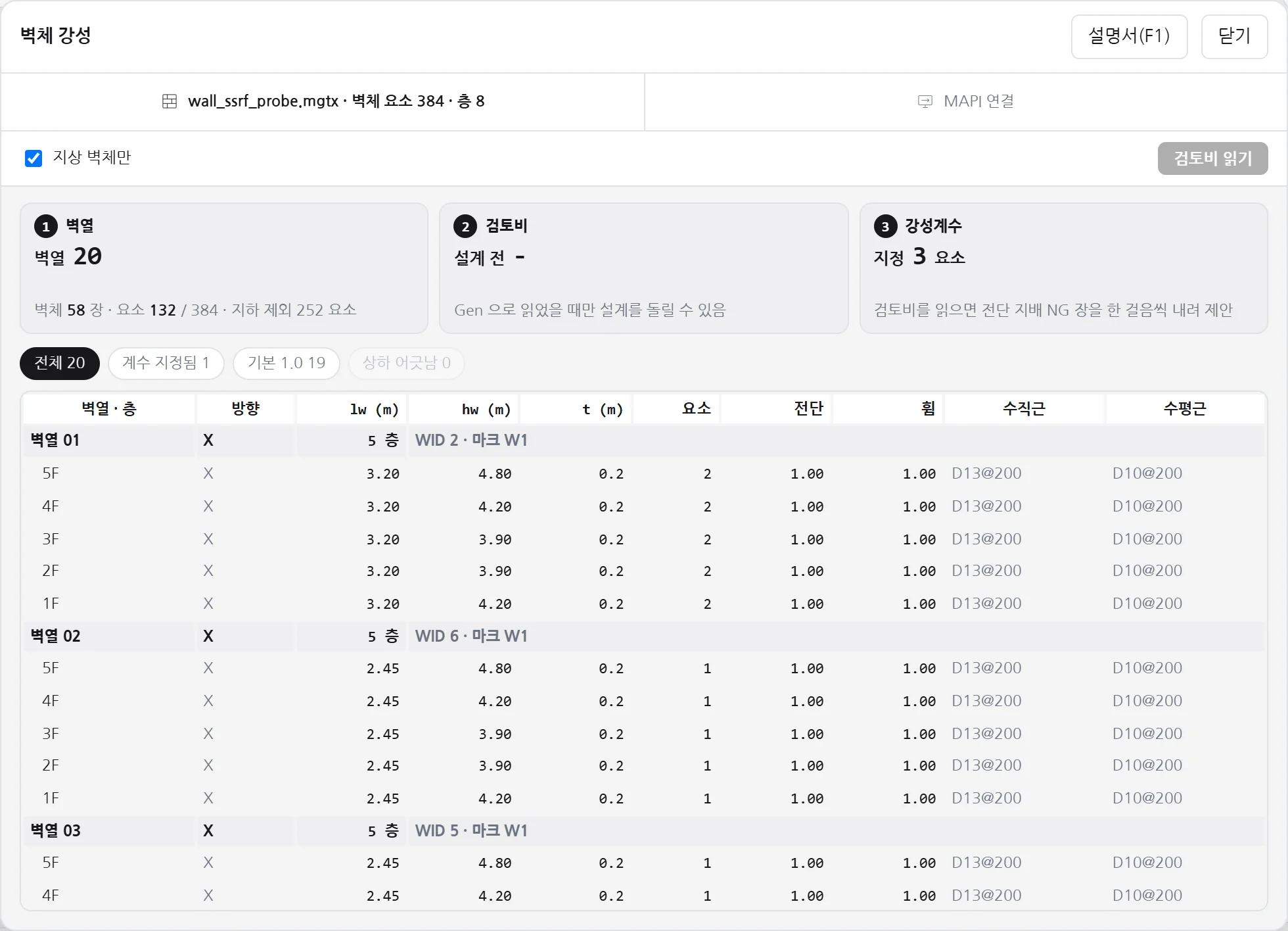

창 왼쪽 칸에 파일을 끌어다 놓거나 눌러서 고릅니다. 벽열마다 층을 위에서 아래로 쌓아 현재 강성계수(전단 · 휨)와 수직근 · 수평근을 표시합니다.
- 「지상 벽체만」을 끄면 지하 벽체도 표에 나옵니다
- 위쪽 필터로 계수 지정됨 · 기본 1.0 · 상하 어긋남 벽열만 모아 볼 수 있습니다
검토비 읽기와 강성계수 넣기는 From Gen NX 로 읽었을 때만 사용할 수 있습니다.
