부재 파일을 저장한다
Design+ 에서 배근을 끝낸 부재를 .mdpb 로 저장합니다.
도움말 · Design+ to Gen
Design+ 배근을
Gen 모델 부재에 물린다
Design+ 부재 파일(.mdpb)과 Gen MGT 를 넣고 「결합」을 누르면 배근이 든 MGT 가 나옵니다.
MIDAS Gen
모델을 MGT 로 내보낸다
File › Export › MIDAS Gen Text File 로 내보냅니다. Gen NX 는 MGTX 도 됩니다.
TORVA
두 파일을 넣고 결합

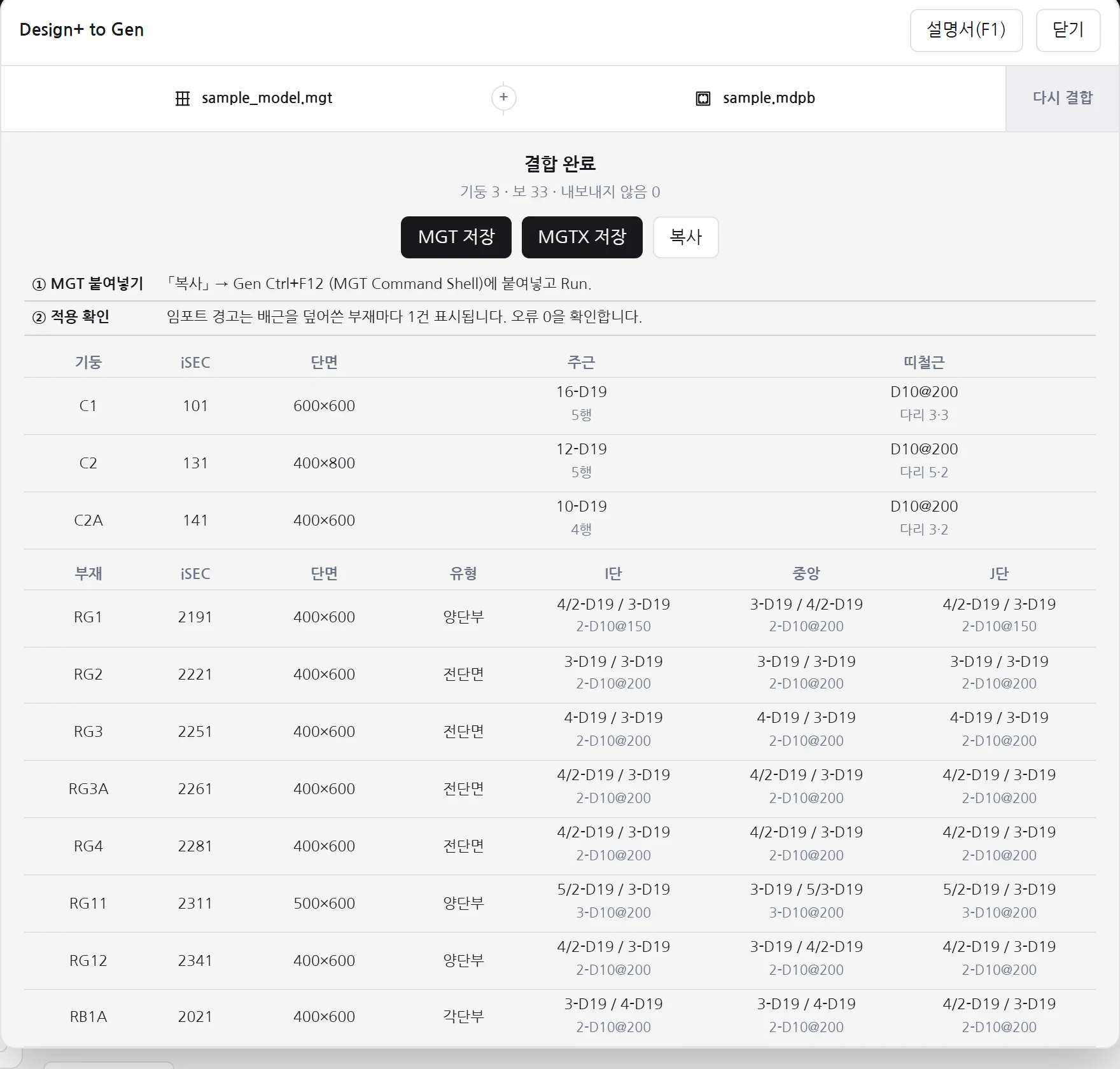

창의 두 칸에 .mdpb 와 MGT 를 끌어다 놓고 「결합」을 누릅니다. Design+ 부재와 Gen 부재가 이름으로 물리고 안 물린 것은 표에서 손으로 짝을 지어 줍니다.
- 결과는 배근(I · J)이 든 MGT · MGTX 텍스트. 「복사」 또는 「저장」
MIDAS Gen NX
Gen NX 에 넣는다
저장한 MGTX 를 File › Import 로 읽거나 복사한 텍스트를 Ctrl+F12 MGT Command Shell 에 붙여 넣고 「Run」을 누릅니다.
MIDAS Gen
Gen 에 넣는다
복사한 텍스트를 Ctrl+F12 MGT Command Shell 에 붙여 넣고 「Run」을 누르면 부재 배근이 모델에 들어갑니다.
